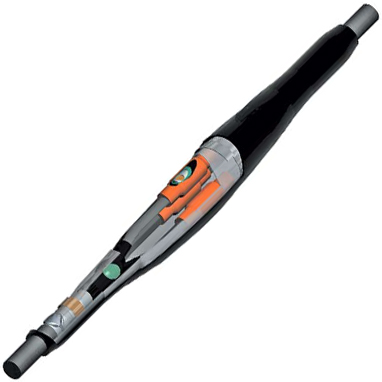

Соединительные термоусаживаемые муфты до 10 кВ
Техническое описание PDF
Основные характеристики
  • Напряжение: до 10 кв
  • Сечение кабеля: от 16 до 630 мм²
  • Номинальная частота: 50 Гц
  • Тип изоляции: маслопропитанная бумага, сшитый полиэтилен
  • Использование: внутреннее; наружное
  • Температура эксплуатации: от -55°C до +60°C
  • Материал жил кабеля: медь, алюминий
  • Климатическое исполнение: УХЛ 1,5 по ГОСТ 15150-69
  • Упаковка: ПЭ пакет; гофрокороб
  • Производитель: ООО “Протон”; ООО “Группа МЕТТАТРОН”

Компания ООО “Протон” предлагает, как соединительные термоусаживаемые муфты на кабель напряжением до 10 кВ с изоляцией из маслопропитанной бумаги и сшитого полиэтилена собственного производства под торговой маркой “Протон”, так и производства ООО “Группа МЕТТАТРОН” под торговой маркой “Berman”.
Соединительные муфты нашего производства ориентированы на более бюджетный сегмент. Термоусаживаемые муфты производства ООО “Группа МЕТТАТРОН”, обладают расширенной комплектацией подробнее с конструкциями муфт перед выбором необходимого решения ознакомьтесь во вкладке “Характеристики”
Размерный ряд термоусаживаемых муфт на кабель с изоляцией из сшитого полиэтилена торговой марки “Протон” – 35/50; 70/120; 150/240.
Размерный ряд термоусаживаемых муфт на кабель с изоляцией из сшитого полиэтилена торговой марки “Berman” – 35/50; 70/120; 150/240; 300/400; 500; 630.
Способ монтажа узла заземления термоусаживаемых муфт ООО “Протон” – непаяный. Способ монтажа узла заземления на кабель с бумажной изоляцией торговой марки “Berman” – комбинированный.
Количество болтов на наконечниках муфт ООО “Протон” – 2 шт, количество болтов на наконечниках муфт “Berman” – 4 шт

Для замещения термоусаживаемых муфт RAYCHEM

Сравнение конструкций соединительных термоусаживаемых муфт производства ООО “Протон” с конструкциями муфт “Berman”. Обращаем Ваше внимание на то, что за счет упрощенной конструкции на монтаж муфт производства “Протон” уходит на 10%-15% меньше времени. При возникновении вопросов проконсультируйтесь с нашими техническими специалистами.




Протон

Berman

Соединительные муфты на кабель с маслопропитанной изоляцией

Пружина постоянного давления

есть

есть

Гильзы болтовая

есть

есть

Перчатки термоусаживаемые

есть

есть

Мастика ВНЭП

есть

есть

Салфетка техническая

есть

есть

Изолента

есть

есть

Перчатки х/б

нет

есть

Припой ПОС-30

нет

есть

Стеклолента

нет

есть

Пластина ВНЭП 1

есть

есть

Пластина ВНЭП 2

есть

есть

Припой ПОС-А

нет

есть

Жила заземления

есть

есть

Фольга алюминиевая

есть

есть

Распорка межфазная

есть

есть

Призма К-МЗ

нет

есть

Паяльный жир

нет

есть

Проволока стальная

есть

есть

Трубка внутренней герметизации гильзы

нет

есть

Внутренний кожух

есть

есть

Трубка герметизации гильзы

есть

есть

Внешний кожух

есть

есть

Жильная трубка среднестенная

есть

есть

Жильная трубка

нет

есть

Мастика герметизирующая

есть

есть

Упаковка

ПЭ пакет

Гофрокороб

Соединительные муфты на кабель с изоляцией из сшитого полиэтилена

Соединитель экрана медный

есть

есть

Соединитель болтовой

есть

есть

Салфетка техническая

нет

есть

Изолента

есть

есть

Перчатки х/б

нет

есть

Пластина ВНЭП 1

есть

есть

Пластина ВНЭП  2

есть

есть

Фольга алюминиевая

есть

есть

Распорка межфазная

есть

есть

Призма К-МЗ

нет

есть

Проволока медная

нет

есть

Стеклолента

нет

есть

Трубка внутренней герметизации гильзы

нет

есть

Жильная трубка среднестенная

есть

есть

Внутренний кожух

есть

есть

Трубка герметизации гильзы

есть

есть

Внешний кожух

есть

есть

Мастика герметизирующая

есть

есть

Упаковка

ПЭ пакет

Гофрокороб

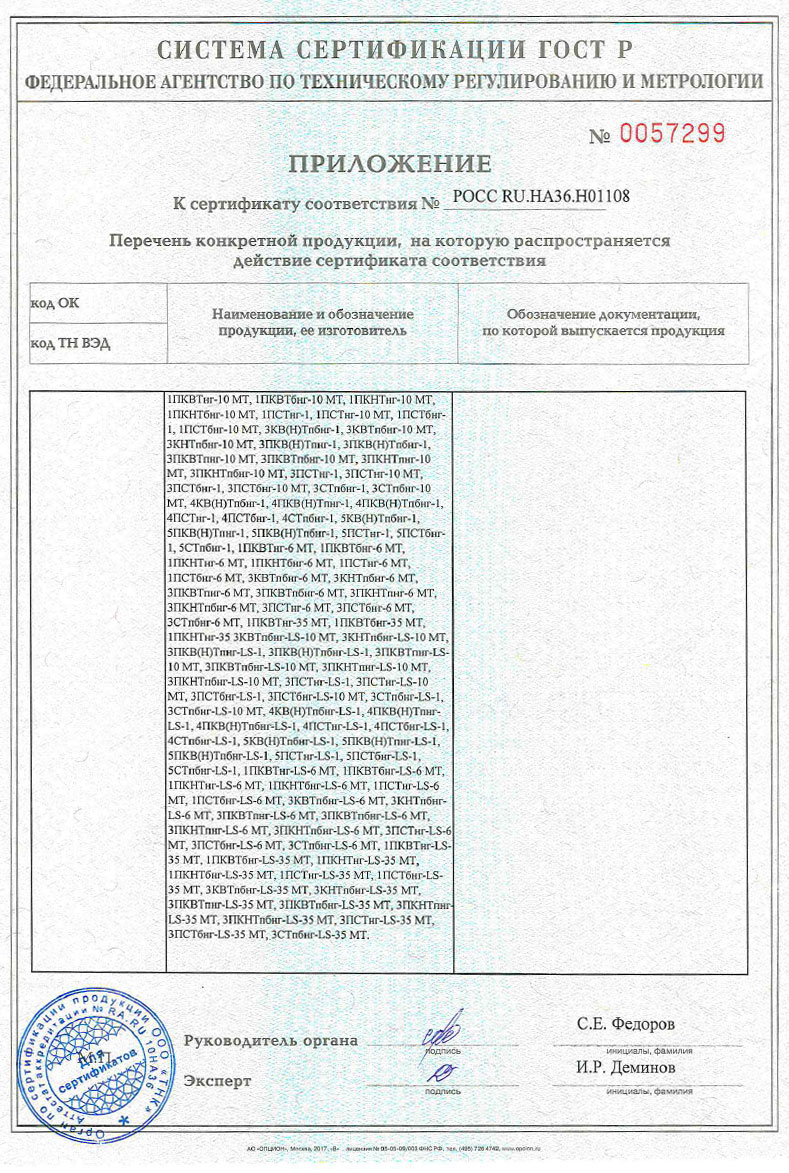

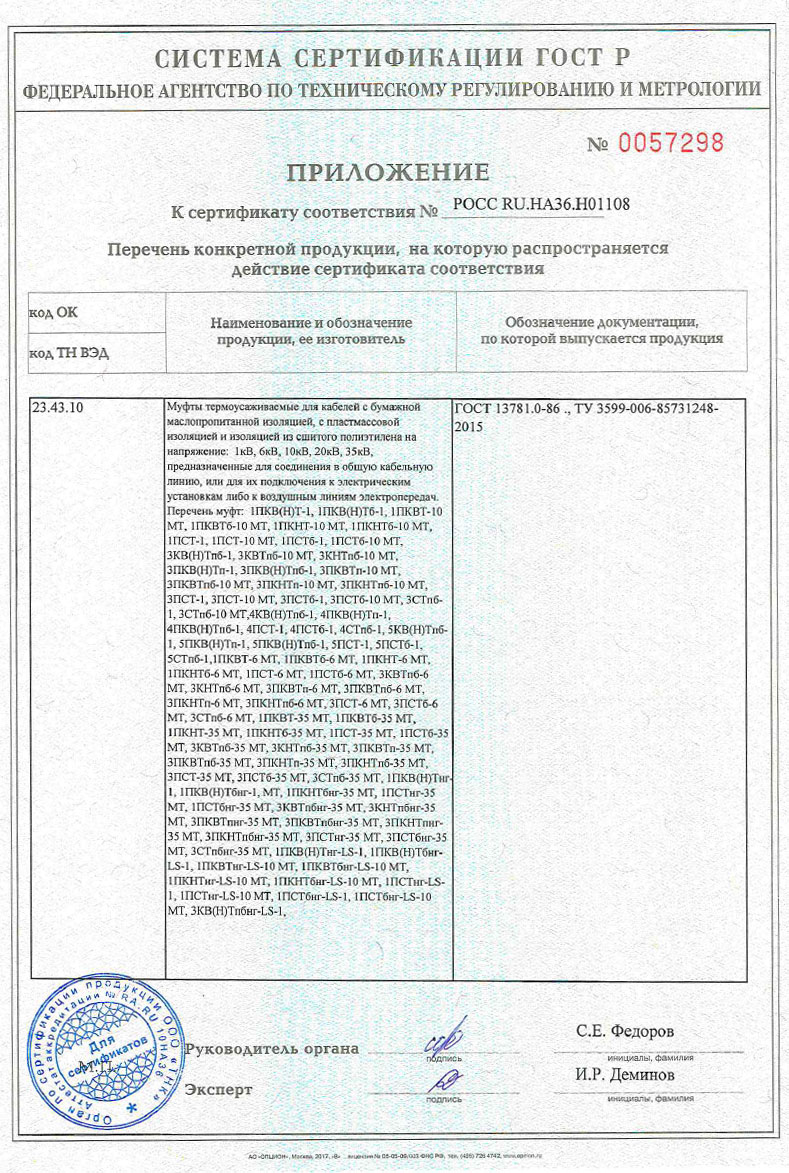

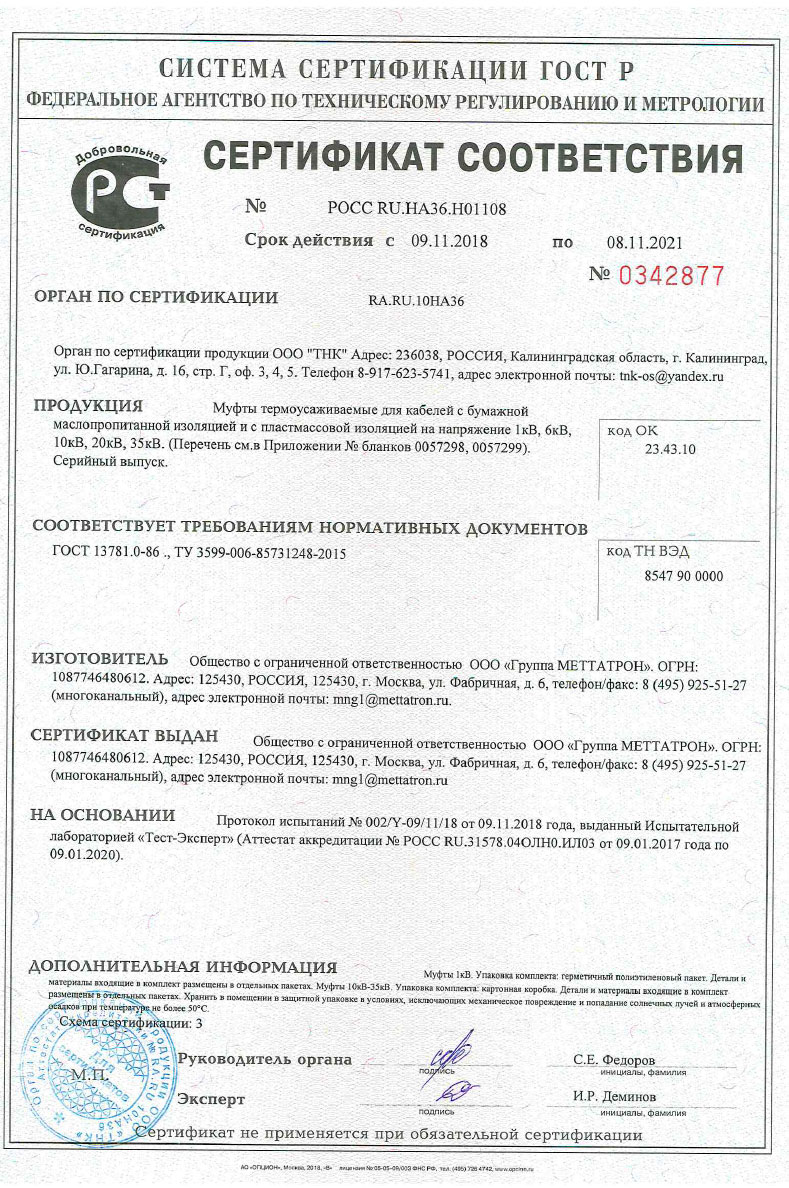

Сертификаты

Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты

Сертификаты

Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
