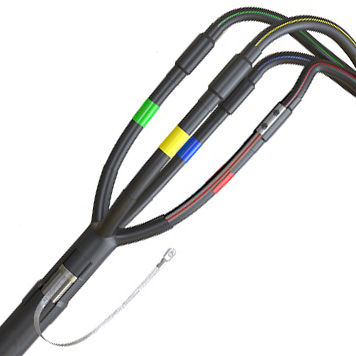

Термоусаживаемые переходные муфты используются в ситуациях, когда необходимо осуществить переход с самоизолирующих несущих проводов на многожильные кабели с изоляцией из пластмасс, ПВХ, полиэлилена, резины.
|
Наименование деталей и материалов |
Сечение мм2 |
|||
|
16-25 |
35-50 |
70-120 |
150-240 |
|
|
Перчатка термоусаживаемая |
1 |
1 |
1 |
1 |
|
Трубка жильной изоляции |
4 |
4 |
4 |
4 |
|
Манжета герметизации гильзы |
4 |
4 |
4 |
4 |
|
Поясная манжета |
1 |
1 |
1 |
1 |
|
Трубка маркировочная (4 цвета) |
4 |
4 |
4 |
4 |
|
Лента-герметик |
1 |
1 |
1 |
1 |
|
Провод заземления с наконечником |
1 |
1 |
1 |
1 |
|
Гильза соединительная |
4 |
4 |
4 |
4 |
|
Проволока стальная оцинкованная ⌀ 1.0-1.2 мм |
1 |
1 |
1 |
1 |
|
Пружина постоянного давления |
1 |
1 |
1 |
1 |
|
Пакет полиэтиленовый упаковочный |
1 |
1 |
1 |
1 |
|
Упаковочный лист |
1 |
1 |
1 |
1 |
|
Инструкция к монтажу |
1 |
1 |
1 |
1 |
|
Наименование деталей и материалов |
Сечение мм2 |
|||
|
16-25 |
35-50 |
70-120 |
150-240 |
|
|
Перчатка термоусаживаемая |
34/20 |
48/22 |
62/30 |
90/44 |
|
Трубка жильной изоляции |
12.июн |
16.авг |
25/12,5 |
25/12,5 |
|
|
|
|
|
|
|
0.6 м |
0,6 м |
0,8 м |
0,8 м |
|
|
Манжета герметизации гильзы |
19.июн |
28.июн |
35/12 |
45/13 |
|
|
|
|
|
|
|
0,2 м |
0,2 м |
0,2 м |
0,25 м |
|
|
Поясная манжета |
45/13 |
55/16 |
75/25 |
85/25 |
|
|
|
|
|
|
|
0,15 м |
0,2 м |
0,2 м |
0,2 м |
|
|
Трубка маркировочная |
12.июн |
16.авг |
30/15 |
30/15 |
|
|
|
|
|
|
|
0,02 м |
0,05 м |
0,05 м |
0,05 м |
|
|
Гильза соединительная |
16-25 |
35-50 |
70-120 |
150-240 |
|
Провод заземления с наконечником |
0,5 м |
0,5 м |
0,5 м |
0,5 м |
|
Лента герметизирующая |
1 шт |
1 шт |
2 шт |
2 шт |
|
Проволока стальная оцинкованная ⌀ 1.0-1.2 мм |
1 м |
1 м |
1 м |
1 м |
|
Пружина постоянного давления |
НРППД №2 |
НРППД №3 |
НРППД №4 |
НРППД №5 |
