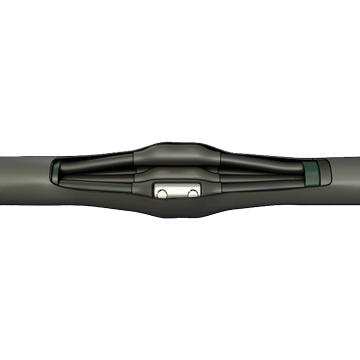

Соединительные термоусаживаемые муфты до 1 кВ
Техническое описание PDF
Основные характеристики
  • Напряжение: до 1 кв
  • Сечение кабеля: от 16 до 240 мм²
  • Номинальная частота: 50 Гц
  • Тип изоляции: маслопропитанная бумага, пластмасса, резина
  • Температура эксплуатации: от -55°C до +60°C
  • Материал жил кабеля: медь, алюминий
  • Климатическое исполнение: УХЛ 1,5 по ГОСТ 15150-69
  • Упаковка: ПЭ пакет
  • Производитель: ООО “Протон”; ООО “Группа МЕТТАТРОН”

Компания ООО “Протон” предлагает соединительные термоусаживаемые муфты на кабель напряжением до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы и резины как собственного производства под торговой маркой “Протон”, так и производства ООО “Группа МЕТТАТРОН” под торговой маркой “Raychman”.

Соединительные муфты нашего производства ориентированы на более бюджетный сегмент. Термоусаживаемые муфты производства ООО “Группа МЕТТАТРОН”, обладают расширенной комплектацией подробнее с конструкциями муфт перед выбором необходимого решения ознакомьтесь во вкладке “Комплектация”



Протон

Raychman

Изоляция

Тип

Наименование

Наличие брони

Сечение

Количество жил

Наличие брони

Сечение

Количество жил

Маслопропитанная бумага

Соединительные

Стпб

да

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

4

да

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

4

Пластмасса, резина

Соединительные

ПСт; ПСтб

да; нет

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

1; 3; 4; 5

да; нет

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

1; 3; 4; 5; (3+1)

Сравнение конструкций соединительных термоусаживаемых муфт производства ООО "Протон" с конструкциями муфт Raychman. Обращаем Ваше внимание на то, что за счет упрощенной конструкции на монтаж муфт производства "Протон" уходит на 10%-15% меньше времени. При возникновении вопросов проконсультируйтесь с нашими техническими специалистами.



Протон

Raychman

Соединительные муфты на кабель с маслопропитанной изоляцией

Внешний кожух

есть

есть

Герметизация соединителя болтового

есть

есть

Жила заземления

есть

есть

Жильная трубка

есть

есть

Лента киперная

нет

есть

Мастика герметизирующая

нет

есть

НРППД

есть

есть

Паяльный жир

нет

есть

Припой

нет

есть

Проволока стальная

есть

есть

Соединитель болтовой

есть

есть

Термоусаживаемая перчатка

есть

есть

Соединительные муфты на кабель с броней с пластмассовой изоляцией

Внешний кожух

есть

есть

Герметизация гильзы

есть

есть

Герметизирующая мастика

нет

есть

Жила заземления

есть

есть

Жильная трубка

есть

есть

Лента киперная

нет

есть

Пружина постоянного давления

есть

есть

Проволока стальная

есть

есть

Соединитель болтовой

есть

есть

Соединительные муфты на кабель без брони с пластмассовой изоляцией

Внешний кожух

есть

есть

Герметизация гильзы

есть

есть

Герметизирующая мастика

нет

есть

Жильная трубка

есть

есть

Лента киперная

нет

есть

Соединитель болтовой

есть

есть
