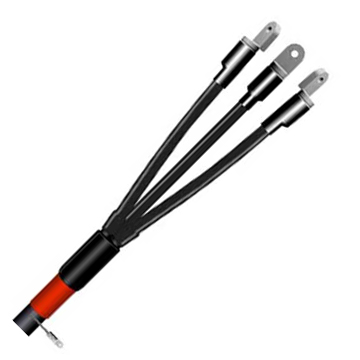

Концевые термоусаживаемые муфты до 1 кВ
Техническое описание PDF
Основные характеристики
  • Напряжение: до 1 кв
  • Сечение кабеля: от 16 до 240 мм²
  • Номинальная частота: 50 Гц
  • Тип изоляции: маслопропитанная бумага, пластмасса, резина
  • Температура эксплуатации: от -55°C до +60°C
  • Материал жил кабеля: медь, алюминий
  • Климатическое исполнение: УХЛ 1,5 по ГОСТ 15150-69
  • Упаковка: ПЭ пакет
  • Производитель: ООО “Протон”; ООО “Группа МЕТТАТРОН”

Компания ООО “Протон” предлагает концевые термоусаживаемые муфты на кабель напряжением до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы и резины как собственного производства под торговой маркой “Протон”, так и производства ООО “Группа МЕТТАТРОН” под торговой маркой “Raychman”.
Концевые муфты муфты нашего производства ориентированы на более бюджетный сегмент. Термоусаживаемые муфты производства ООО “Группа МЕТТАТРОН”, обладают расширенной комплектацией подробнее с конструкциями муфт перед выбором необходимого решения ознакомьтесь во вкладке “Комплектация”






Протон

Raychman

Изоляция

Тип

Наименование

Наличие брони

Сечение

Количество жил

Наличие брони

Сечение

Количество жил

Маслопропитанная бумага

Концевые

КВ(Н)тпб

да

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

4

да

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

4

Пластмасса, резина

Концевые

ПКВ(Н)тпб; КВ(Н)тп

да; нет

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

1; 3; 4; 5

да; нет

16; 25; 35; 50; 70; 95; 120; 150; 185; 240

1; 3; 4; 5; (3+1)

Сравнение конструкций термоусаживаемых муфт производства ООО "Протон" с конструкциями муфт Raychman. Обращаем Ваше внимание на то, что за счет упрощенной конструкции на монтаж муфт производства "Протон" уходит на 10%-15% меньше времени. При возникновении вопросов проконсультируйтесь с нашими техническими специалистами.



Протон

Raychman

Концевые муфты на кабель с маслопропитанной изоляцией

Проволока стальная

есть

есть

Герметизация наконечника

есть

есть

Герметизирующая мастика

нет

есть

Жила заземления с наконечником

есть

есть

Жильная трубка

есть

есть

Маркировка

есть

есть

Наконечник болтовой

есть

есть

Пружина постоянного давления

есть

есть

Поясная манжета

нет

есть

Проволока стальная

нет

есть

Термоусаживаемая перчатка

есть

есть

Концевые муфты на кабель с броней с пластмассовой и резиновой изоляцией

Герметизация наконечника

есть

есть

Герметизирующая мастика

нет

есть

Жила заземления с наконечником

есть

есть

Жильная трубка

есть

есть

Маркировка

есть

есть

Наконечник болтовой

есть

есть

Пружина постоянного давления

есть

есть

Поясная манжета

нет

есть

Проволока стальная

есть

есть

Термоусаживаемая перчатка

есть

есть

Концевые муфты на кабель без брони с пластмассовой и резиновой изоляцией

Герметизация наконечника

есть

есть

Герметизирующая мастика

нет

есть

Жильная трубка

есть

есть

Маркировка

есть

есть

Наконечник болтовой

есть

есть

Поясная манжета

нет

есть

Термоусаживаемая перчатка

есть

есть

Сертификаты

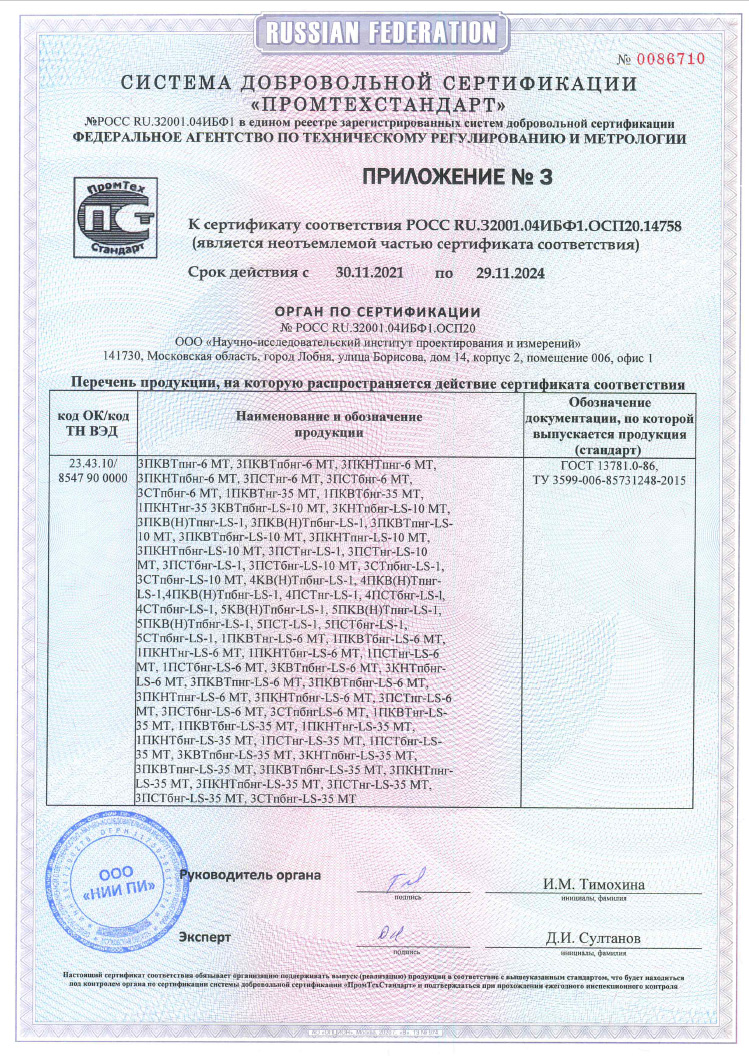

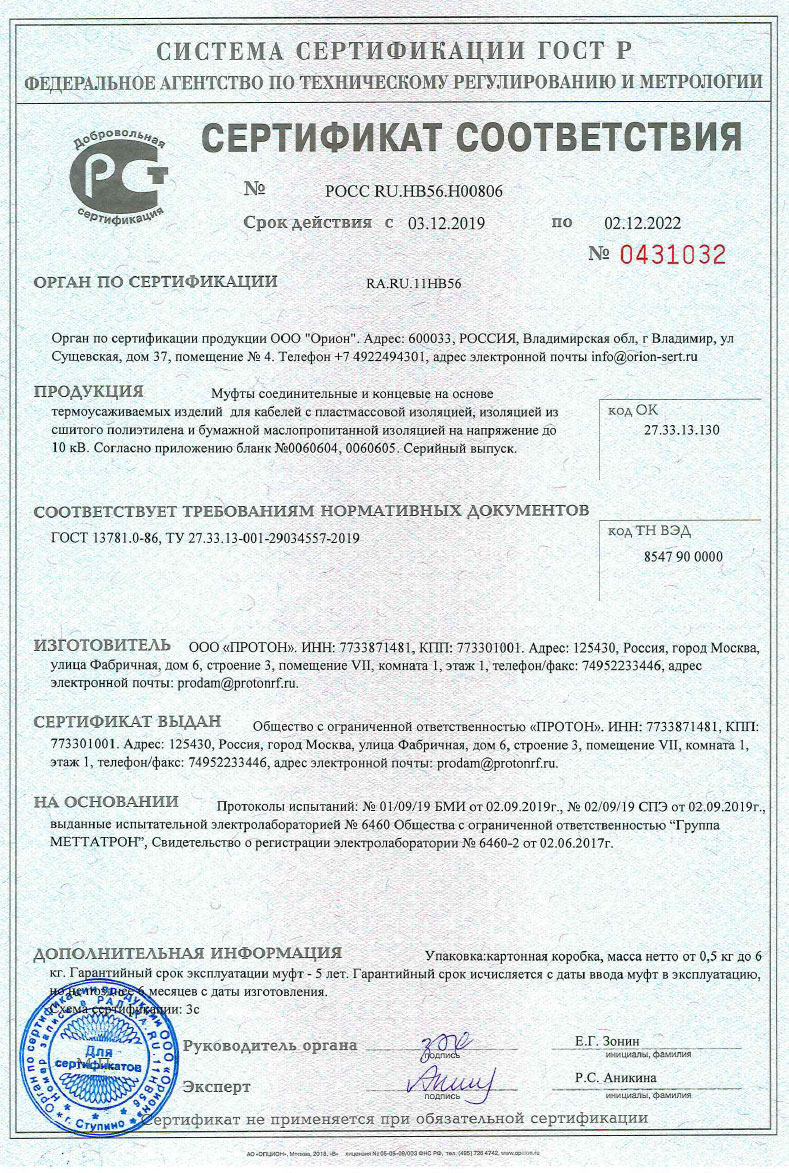

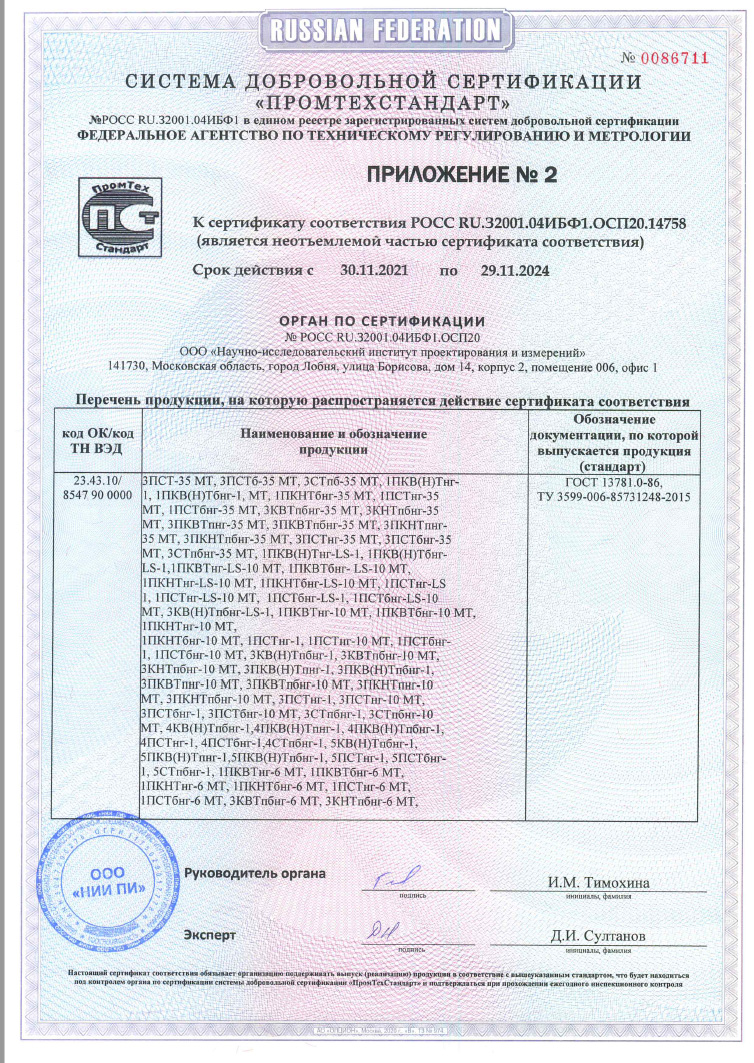

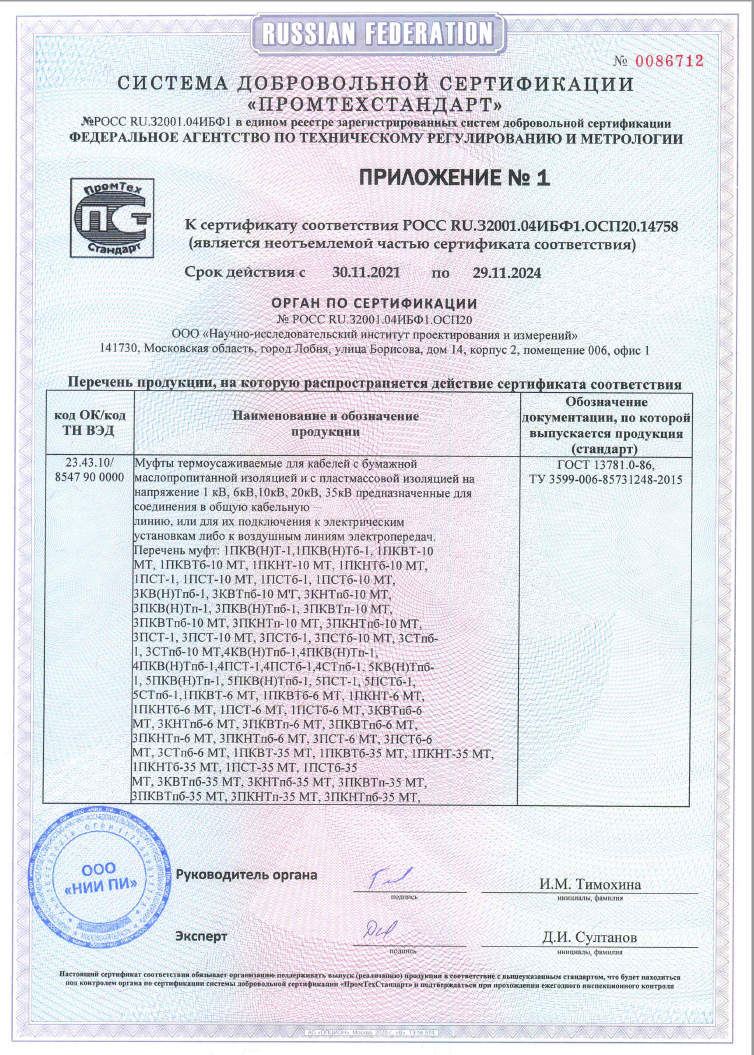

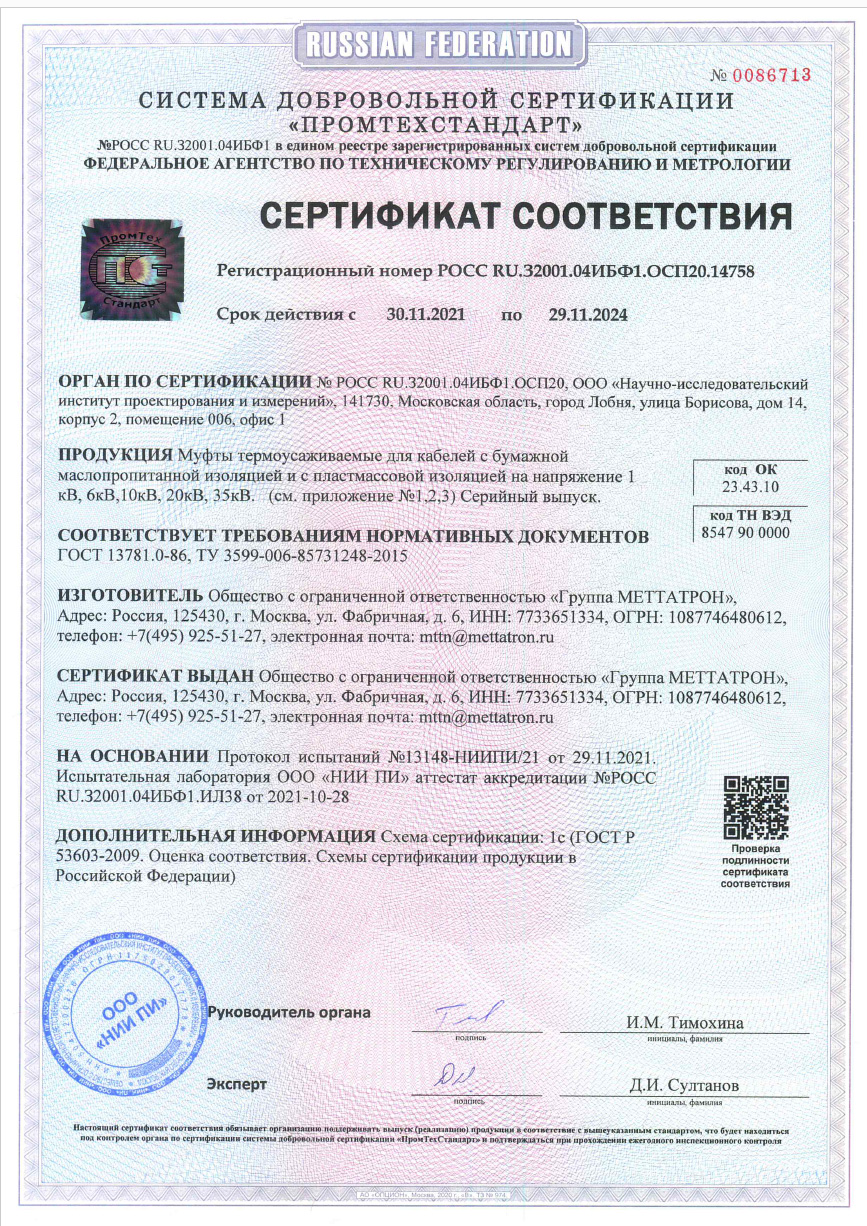

Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты

Сертификаты

Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
Сертификат на термоусаживаемые муфты
