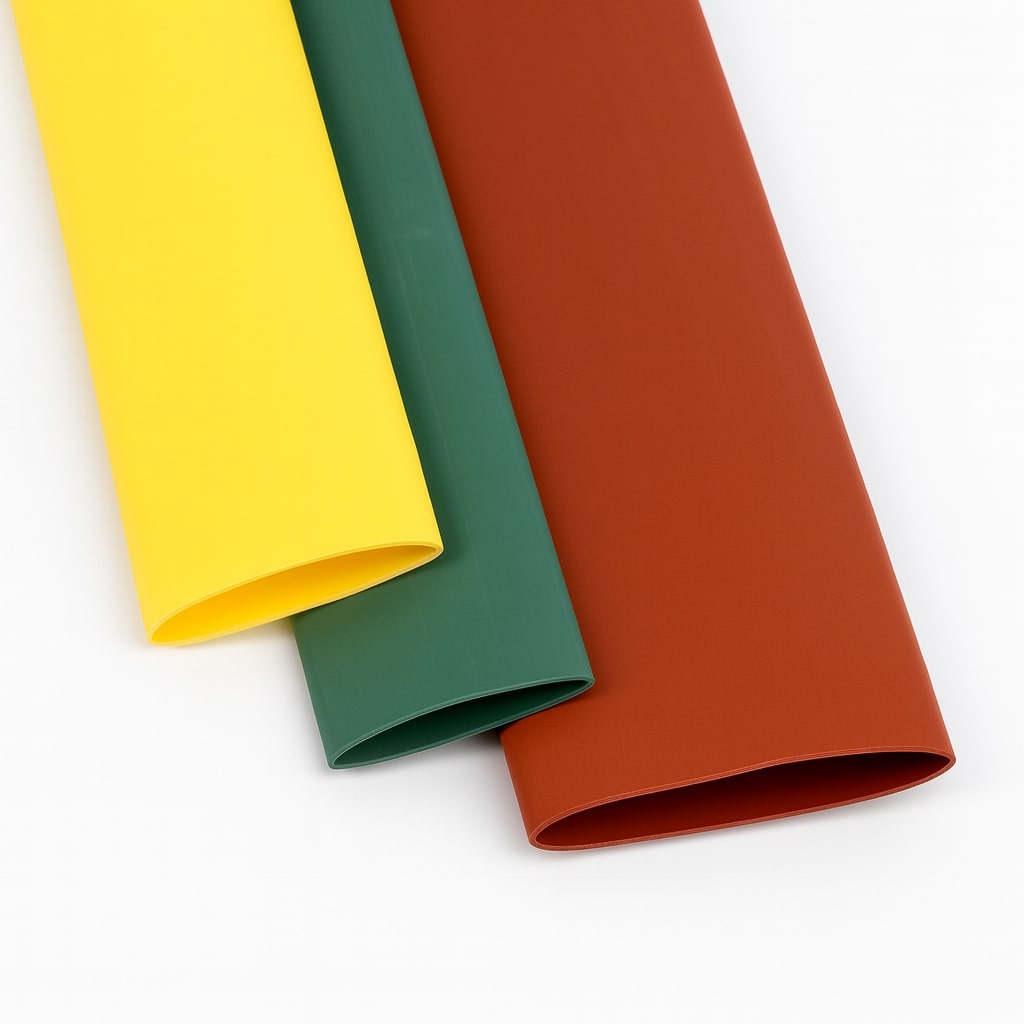

Термоусадочная трубка ТИШ
Техническое описание PDF
Коэффициент усадки 2,5:1
Рабочая температура от -40 °С до +100 °С
Температура усадки от +125 °C
Объемное сопротивление 1014 Ом·см
Электрическая прочность не менее 20 кВ/мм
Горючесть не подавляет горение
Кислородный индекс > 25
Химическая стойкость средняя

ТИШ — это специализированные среднестенные и толстостенные трубки для изоляции медных и алюминиевых шин круглого и прямоугольного сечения на электрических подстанциях и в распределительных устройствах на напряжение 1–24 кВ, а также в качестве жильной изоляции концевых кабельных муфт наружной установки на напряжение от 6 кВ и выше.

Материал: полиолефиновая композиция с повышенной электрической прочностью, высокой устойчивостью к эрозии и стойкостью к УФ-излучению и погодным условиям. Несмотря на толщину стенки, трубки гибкие и эластичные.

Благодаря трубкам ТИШ сокращается расстояние между токоведущими шинами и уменьшаются габариты устройства.

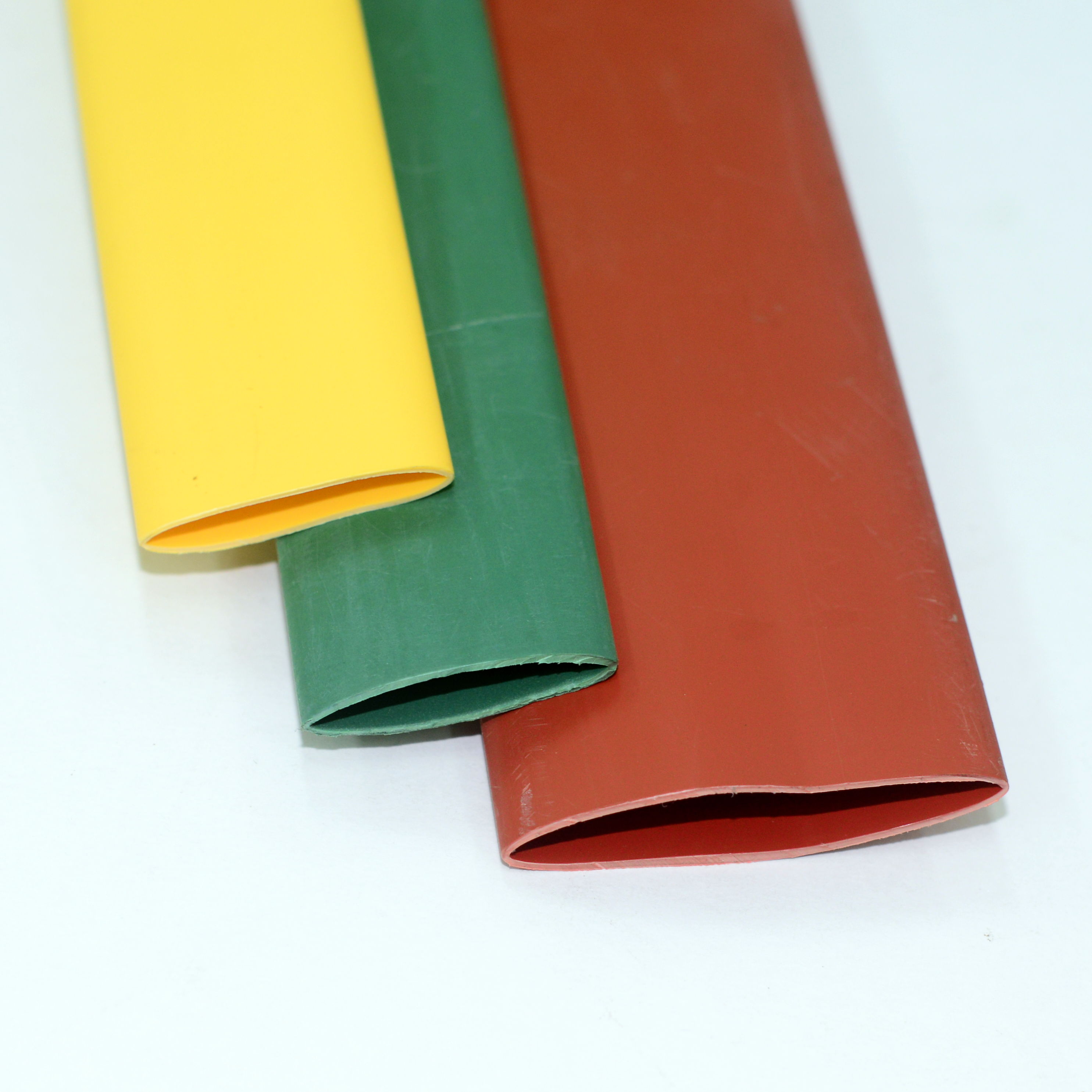

Поставляется в бухтах четырех цветов: желтый, зеленый, красный, черный. По умолчанию трубка ТИШ не подавляет горение, но мы можем добавить эту опцию по предварительному заказу.

Не подлежит обязательной сертификации.

Характеристики

Значения

Плотность материала

1,1—1,15 г/см3

Прочность на растяжение

< 14 мПа

Прочность на растяжение после нагрева

> 12 мПа

Диэлектрическая прочность

> 25 кВ/мм

Объемное электрическое сопротивление

> 1014 Ом·см

Стойкость к эрозии и трекингу

Нет трекинга

Горючесть (подавление горения)

Опционально

Тип трубок ТИШ

Размеры до усадки

Размеры после усадки

Размеры трубки, мм

Внутренний диаметр до усадки, мм

Толщина стенки до усадки, мм

Внутренний диаметр после усадки, мм

Толщина стенки после усадки, мм

Ø 12

12 ± 0.12

0.98 ± 0.10

4

2.20 ± 0.22

Ø 15

15 ± 0.15

1.06 ± 0.11

6

2.20 ± 0.22

Ø 20

20 ± 0.20

1.07 ± 0.11

8

2.30± 0.23

Ø 25

25 ± 0.25

1.10 ± 0.11

10

2.40 ± 0.24

Ø 30

30 ± 0.30

1.15 ± 0.12

12

2.55 ± 0.26

Ø 40

40 ± 0.40

1.12 ± 0.11

16

2.55 ± 0.26

Ø 50

50 ± 0.50

1.10 ± 0.11

20

2.55 ± 0.26

Ø 60

60 ± 0.60

1.11 ± 0.11

24

2.60 ± 0.26

Ø 70

70 ± 0.70

1.10 ± 0.11

28

2.60 ± 0.26

Ø 80

80 ± 0.80

1.10 ± 0.11

32

2.60 ± 0.26

Ø 100

100 ± 1.00

1.15 ± 0.12

40

2.75 ± 0.28

Ø 120

120 ± 1.20

1.14 ± 0.11

48

2.75 ± 0.28

Ø 150

150 ±  1.50

1.13 ± 0.11

60

2.75 ± 0.28

Ø 180

180 ±  1.80

1.37 ± 0.14

72

3.00 ± 0.30

Ø 210

210 ±  2.10

1.23 ± 0.12

84

3.00 ± 0.30

Производитель

Raychem / Tyco

DSG-Canusa

3M

WOER

LG

Наименование

BPTM, BBIT

CBTM, CBTH

BBI

WMPG

LG-BBHV
