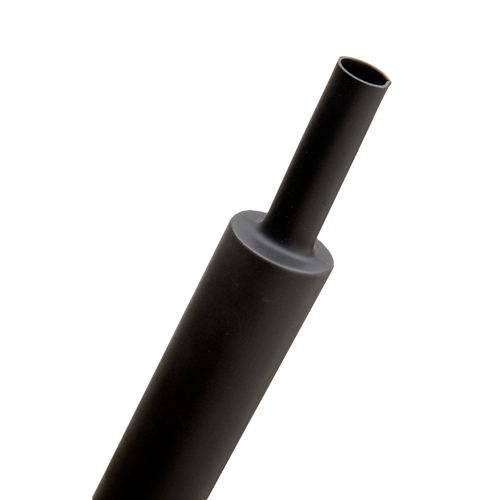

Назначение: Специальные фторэластомерные термоусаживаемые трубки VT220 Raychman® предназначены для применения в условиях одновременного воздействия агрессивных сред и высоких температур в качестве материала, обеспечивающего механическую и электрическую защиту различных электромеханических деталей и компонентов, электрических соединений: жил проводов, кабелей, контактных соединений. Трубки VT220 Raychman® изготавливаются из фторированного каучука (синонимы: Viton, FKM) имеющего высокую химическую, температурную стойкость, гидрофобность и негорючесть, а также определённую гибкость, свойственную эластомерам. Трубки могут активно применяться в нефтехимической, аэрокосмической, военной, добывающей и других областях промышленности, предъявляющих повышенные требования к пожарной безопасности и химической стойкости.
Рекомендации: Термоусаживаемая трубка VT220 Raychman® является дорогим, специфическим продуктом, требующим профессионального подхода, чёткого понимания особенностей материала и целей его применения. Рекомендуется проведение предварительных практических испытаний опытных изделий с применением данной трубки перед их запуском в серийное производство.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д.
Упаковка: Трубка поставляется в бухтах по 25, 50, 100, 200 метров. Бухты могут быть упакованы в картонные коробки, упаковочную плёнку.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
| Тип | Тонкостенная |
| Основной материал | Фторэластомер |
| Наличие клеевого слоя | Нет |
| Электрическая прочность, кВ/мм | ≥ 15 |
| HF (безгалогенная) | Не нормируется |
| LS (пониженное дымовыделение) | Не нормируется |
| Продольная усадка | До 10% |
| Химстойкость | Высокая |
| Стойкость к ГСМ | Высокая |
| Стандартные цвета | Чёрный |
| Размерный ряд (до усадки) | 2,4 – 51 мм |
| Соответствие стандарту ROHS | Да |
| Стандартная упаковка | Бухта |
Таблица 1. Размерный ряд термоусаживаемых трубок VT220 Raychman®
|
Размер трубки |
Размеры до усадки |
Размеры после полной усадки |
Упаковка в рулоне*, м |
Трубка в сечении * |
||
|
в мм |
в дюймах |
Внутренний диаметр, мм |
Внутренний диаметр после усадки мм |
Толщина стенки после усадки мм |
||
|
Ø 2,4 |
3/32 |
≥ 2,4 |
≤ 1,2 |
0,70 +/- 0,20 |
200 |
Круглая |
|
Ø 3,2 |
1/8 |
≥ 3,2 |
≤ 1,6 |
0,76 +/- 0,20 |
200 |
Круглая |
|
Ø 4,8 |
3/16 |
≥ 4,8 |
≤ 2,4 |
0,90 +/- 0,20 |
100 |
Круглая |
|
Ø 6,4 |
1/4 |
≥ 6,4 |
≤ 3,2 |
0,90 +/- 0,20 |
100 |
Круглая |
|
Ø 9,5 |
3/8 |
≥ 9,5 |
≤ 4,8 |
0,90 +/- 0,20 |
50 |
Плоская / овальная |
|
Ø 12,7 |
1/2 |
≥ 12,7 |
≤ 6,4 |
0,90 +/- 0,20 |
25 |
Плоская / овальная |
|
Ø 19,0 |
3/4 |
≥ 19,0 |
≤ 9,5 |
1,10 +/- 0,30 |
25 |
Плоская / овальная |
|
Ø 25,4 |
1 |
≥ 25,4 |
≤ 12,7 |
1,30 +/- 0,30 |
25 |
Плоская / овальная |
|
Ø 31,8 |
1 1/4 |
≥ 31,8 |
≤ 15,9 |
1,70 +/- 0,30 |
25 |
Плоская / овальная |
|
Ø 38,1 |
1 1/2 |
≥ 38,1 |
≤ 19,0 |
1,90 +/- 0,30 |
25 |
Плоская / овальная |
|
Ø 51,0 |
2 |
≥ 50,8 |
≤ 25,4 |
1,90 +/- 0,30 |
15 |
Плоская / овальная |
* - может меняться в зависимости от партии
