Термоусадочная трубка Raychman® V 25
Техническое описание PDF
Коэффициент усадки 2:1
Рабочая температура от -75 °С до +150 °С
Температура усадки +150—180 °С
Химическая стойкость высокая
Электрическая прочность не менее 22 кВ/мм
Объемное сопротивление 1012 Ом·см
Горючесть подавляет горение

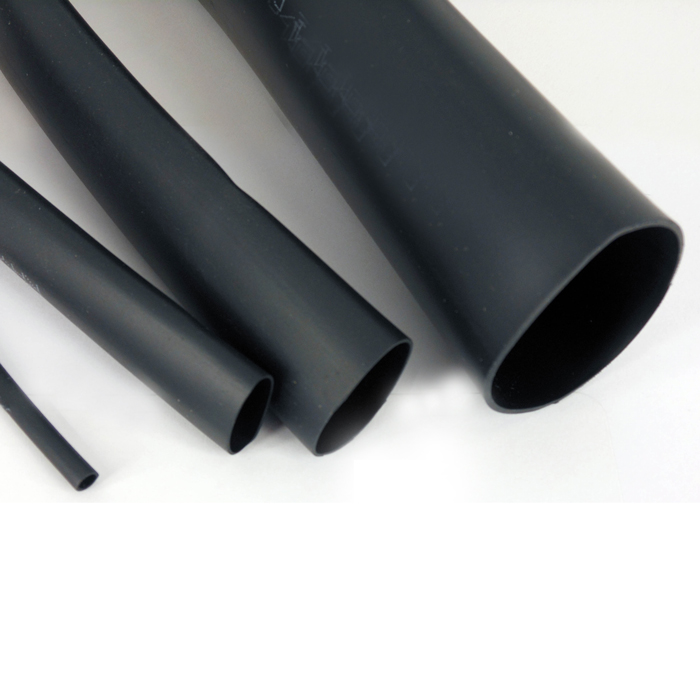

Гибкая тонкостенная термоусадочная трубка Raychman® V 25 из эластомерных композиций с подавлением горения предназначается для электрической изоляции и защиты оборудования от химического воздействия агрессивных сред. Трубка Raychman® V 25 сохраняет гибкость и прочность при температурах от -75°С до +150°С даже под воздействием механических нагрузок. Противостоит растворителям, щелочам, кислотам, солевым растворам и ГСМ. Трубка защитит изделие даже при полном погружении в эти жидкости.

Трубка Raychman® V 25 применяется для электроизоляции и защиты от механических повреждений бортовой электропроводки наземных транспортных средств, строительной и железнодорожной техники.

Цвет трубки — черный. Изготавливается и поставляется в бухтах.

Не подлежит обязательной сертификации.

СвойствоМетод испытанияСтандартные значения
Прочность на растяжение, МПа IEC 60684-2 20,0 МПа
Удлинение до разрыва, % IEC 60684-2 520%
Продольная усадка, % ASTM-D 2671 ±10% max
Удельная плотность ASTM-D 792, A-I 1,5 г/см3
Перерезывающая сила ASTM-D 882 30 МПа max
Удлинение после теплового воздействия (168 ч при 160 °C) IEC 811-1-2 220%
Разрушающее усилие после теплового воздействия (168 ч при 160 °C) IEC 811-1-2 13,0 МПа
Тепловой удар (4 ч при 250 °C) IEC 811-1-2 соответствует
Разрушающее усилие после теплового удара (4 ч при 250 oС) IEC 811-1-2 12,0 МПа
Гибкость при низких температурах ASTM-D 2671 Meth С нет растрескивания при -75 °C
Горючесть UL 224 самозатухающие
Диапазон рабочих температур - от -75 °С до 150 °С
Температура усадки - от 150 °С до 180 °С
Электрическая прочность VDE 0303 Part 2 22 кВ/мм
Удельное объемное электрическое сопротивление VDE 0303 Part 3 1012 Ом·см
Коррозионная стойкость ASTM-D 2671 Метод А не корродирует
Коррозия с медью ASTM-D 2671 Метод B не корродирует
Химическая стойкость - стойкие
Водопоглощение VDE 0472 1,10%
ТипВнутренний диаметрТолщина стенок после усадки, s2 ммУпаковка рулон, м
до усадки, d1 ммпосле полной усадки, d2 мм
V 25 3,2/1,6 3,2 1,6 0,80 200
V 25 4,8/2,4 4,8 2,4 0,90 100
V 25 6,4/3,2 6,4 3,2 1,00 100
V 25 9,5/4,8 9,5 4,8 1,10 100
V 25 12,7/6,4 12,7 6,4 1,30 100
V 25 19,0/9,5 19,0 9,5 1,50 50
V 25 25,4/12,7 25,4 12,7 1,90 50
V 25 38,0/19,0 38,0 19,0 2,50 25
V 25 51,0/25,4 51,0 25,4 3,10 25
V 25 76,0/38,0 76,0 38,0 3,30 25

Стандартный цвет: черный.

ПроизводительRaychem / TycoDSG-Canusa3MAlphaSumitomoLGACS
Наименование DR-25 V-25 NTW-H, PSTH FIT-601 R-120 LG-DRET HSDR, ADR, ADR TW
