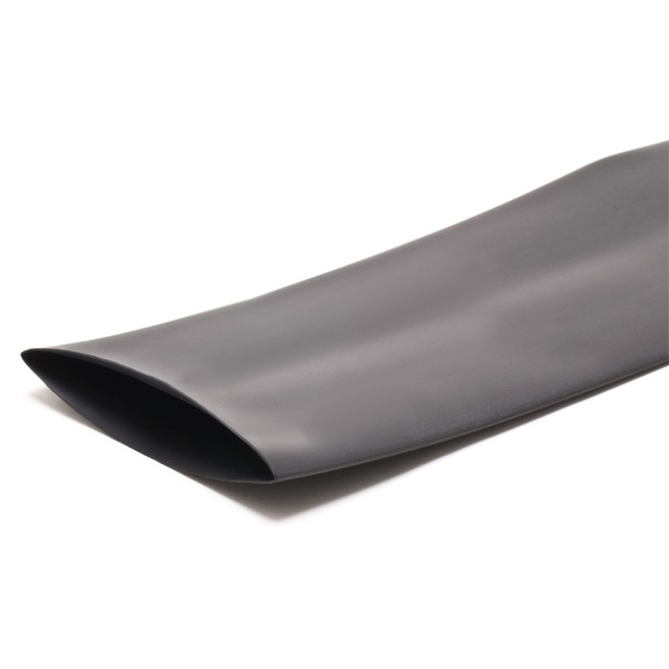

Термоусадочная трубка Raychman® I-3000
Техническое описание PDF
Коэффициент усадки 3:1
Рабочая температура от -55 °С до +135 °С
Температура усадки +120—170 °С
Электрическая прочность не менее 15 кВ/мм
Объемное сопротивление 1014 Ом·см
Горючесть подавляет горение
Химическая стойкость средняя

Тонкостенная термоусадочная трубка Raychman® I-3000 из термостойкой композиции полиолефина с подавлением горения применяется в условиях с повышенными требованиями к температурному режиму и пожарной безопасности. Имеет высокую химическую и механическую прочность, выдерживает температуру до +135 °С и используются в сложных условиях окружающей среды.

Если Вам требуется трубка с более высокой рабочей температурой эксплуатации, то обратите внимание на трубку Raychman® I-5000: она выдерживает температуру до +150 °С.

Трубки Raychman® I-3000 используются в военной, авиационной и аэрокосмической индустрии и в машиностроении.

Стандартный цвет трубки — чёрный. Изготавливается и поставляется в бухтах.

Не подлежит обязательной сертификации.

СвойствоМетод испытанияСтандартные значения
Прочность на растяжение, МПа ASTM D 2671 Не менее 10.4
Удлинение до разрыва, % ASTM D 2671 Не менее 200
Продольная усадка, % UL 224 Не более 5%
Электрическая прочность, кВ/мм IEC 243 Не менее 15
Объемное электрическое сопротивление IEC 93 Не менее 1014 Ом·см
Водопоглощение, % ASTM D570 Менее 0,5
Коррозия меди - Не корродирует
Коэффициент усадки - 3:1
Размерный рядРазмер при поставкеПосле усадки, ммСтандартная упаковка
Мин. внутренний диаметр, ммМакс. внутренний диаметрСредняя толщина стенки, мм
1,5/0,5 1,5 0,5 0,45±0,10 200 м/бухта
3,0/1,0 3,0 1,0 0,55±0,10 200 м/бухта
4,5/1,5 4,5 1,5 0,60±0,10 100 м/бухта
6/2 6,0 2,0 0,65±0,10 100 м/бухта
9/3 9,0 3,0 0,75±0,15 50 м/бухта
12/4 12,0 4,0 0,75±0,15 50 м/бухта
15/5* 15,0 5,0 0,80±0,15 50 м/бухта
18/6 18,0 6,0 0,85±0,15 50 м/бухта
24/8 24,0 8,0 1,00±0,20 50 м/бухта
30/10* 30,0 10,0 1,15±0,20 50 м/бухта
39/13* 39,0 13,0 1,50±0,20 50 м/бухта
50/16* 50,0 16,0 2,50±0,20 25 м/бухта
60/20* 60,0 20,0 2,60±0,20 25 м/бухта
70/23* 70,0 23,0 2,60±0,20 25 м/бухта
80/26* 80,0 26,0 2,60±0,20 25 м/бухта
90/30* 90,0 30,0 2,60±0,20 25 м/бухта
100/33* 100,0 33,0 2,60±0,20 25 м/бухта

* новинка на российском рынке — дополнительный размерный ряд.

Стандартный цвет: черный, поставляется в бухтах. Другие цвета и нарезка по 1 м — под заказ.
