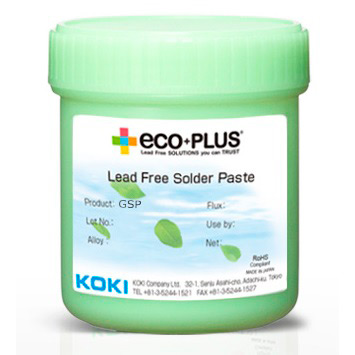

KOKI GSP. Паяльная паста, разработанная по заказу корпорации TOYOTA
Техническое описание PDF

Высокая надежность паяльной пасты GSP признана многими предприятиями автомобильной промышленности Японии. Флюс, входящий в состав пасты, классифицируется как “CRACK-FREE” (нерастрескивающийся), что гарантирует сохранение электрических и механических параметров паяного соединения в течение длительного времени. Паста отлично подойдет для пайки корпусов BGA с диаметром контрольной площадки от 0,3 мм и микросхем с шагом вывода от 0,4 мм.

Флюс, входящий в состав GSP, образует своего рода защитное покрытие на поверхности паяного соединения, предотвращая попадание конденсата и исключая негативные воздействия окружающей среды в местах пайки. Это позволяет отказаться от таких технологических операций, как отмывка печатных плат после монтажа и покрытие лаком, что существенно снижает стоимость производства.

Паяльная паста GSP позволяет достигать отличной смачиваемости даже на концах выводов, на которые зачастую не нанесено финишное покрытие, в результате чего они обладают низкой смачиваемостью и паяемостью.

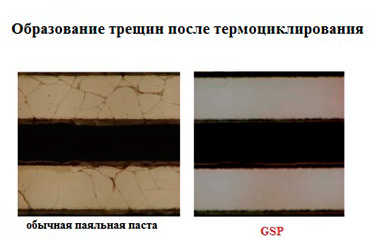

Образование трещин после термоциклирования

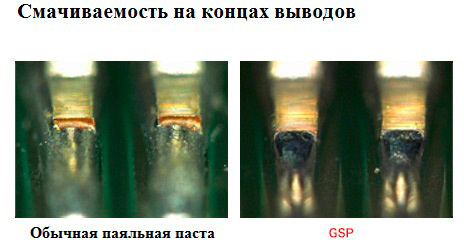

Смачиваемость на концах выводов

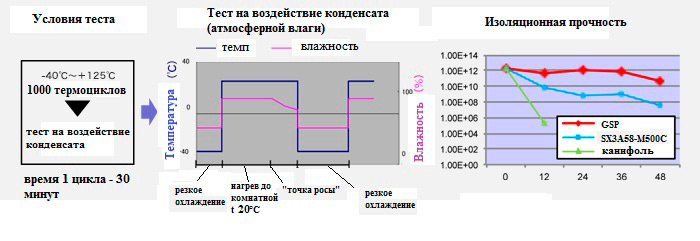

Тест на воздействие конденсата

Технические характеристики
Паяльная паста GSP
Состав сплава (%) Sn 96,5%, Ag 3%, Cu 0,5%
Форма частиц сферическая
Размер частиц (мкм) 20-38
Температура плавления сплава (°C) 217-219
Содержание галогенов, % 0,06
Тип флюса ROM1
Содержание флюса (%) 10,9
Вязкость (Pa.S) *1 160
Коррозия медной пластины *2 соответствует
Время жизни после нанесения > 24 часов
Время хранения при температуре 0~10 °C 6 месяцев

* 1 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин

* 2 в соответствии со стандартом JIS
