Соединительные муфты холодной усадки до 1кВ
Техническое описание PDF
Основные характеристики

Тип кабеля: для гибких трехжильных кабелей с резиновой изоляцией
Применение: внутри и вне помещений, под землей, в условиях обводнения.

mufta hol usad soed1kv 2 mufta hol usad soed1kv mufta hol usad soed1kv 3

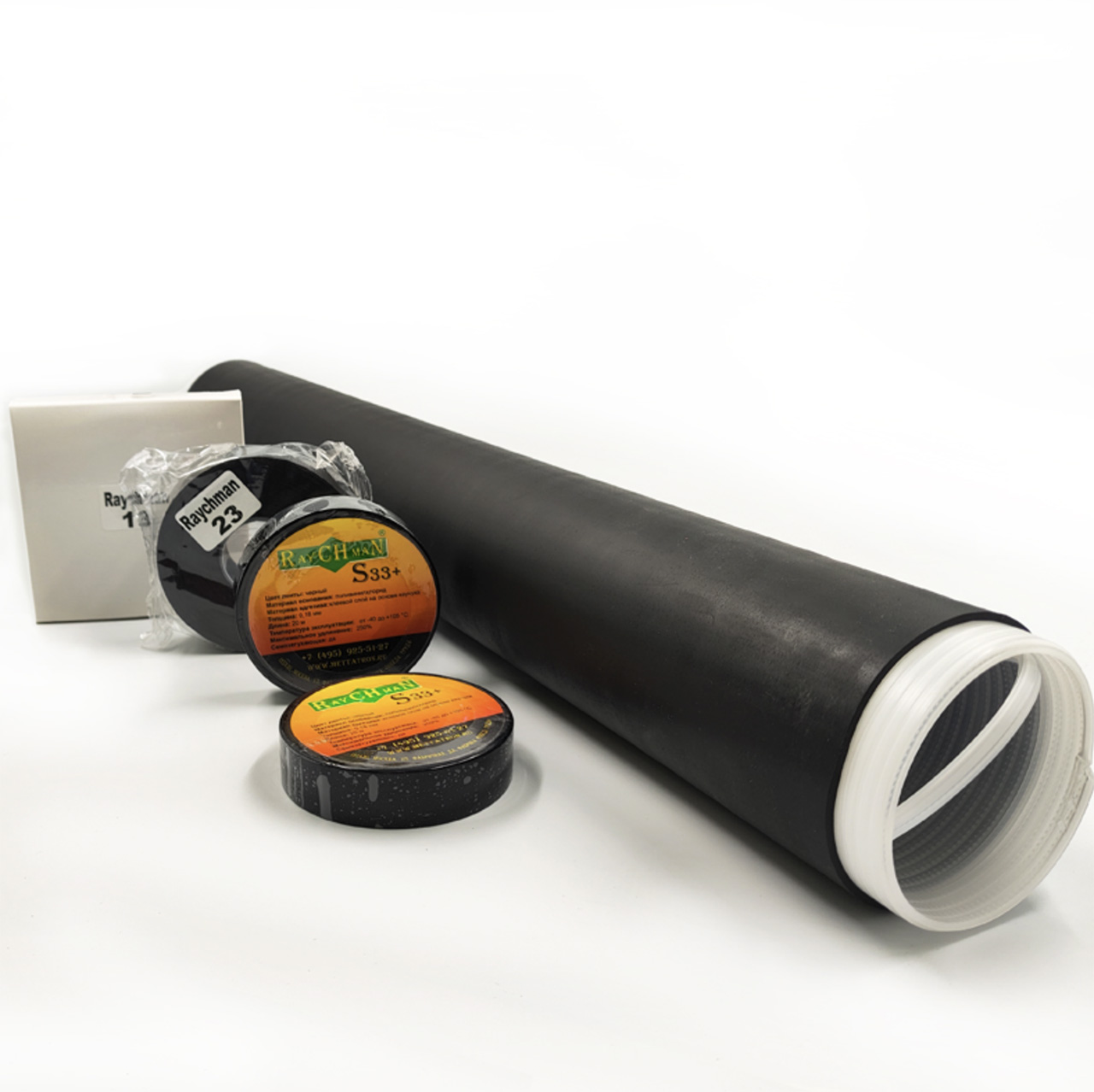

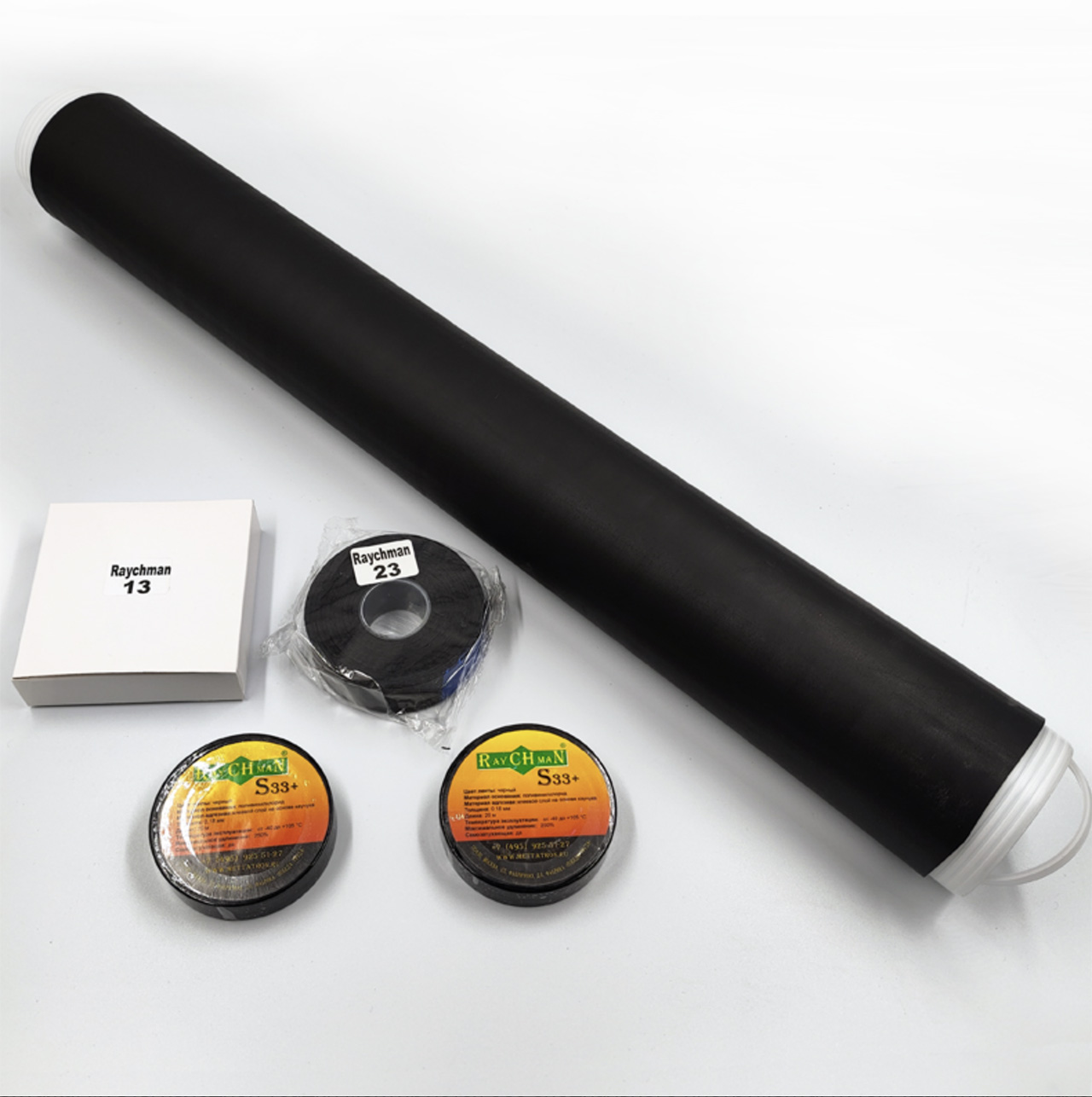

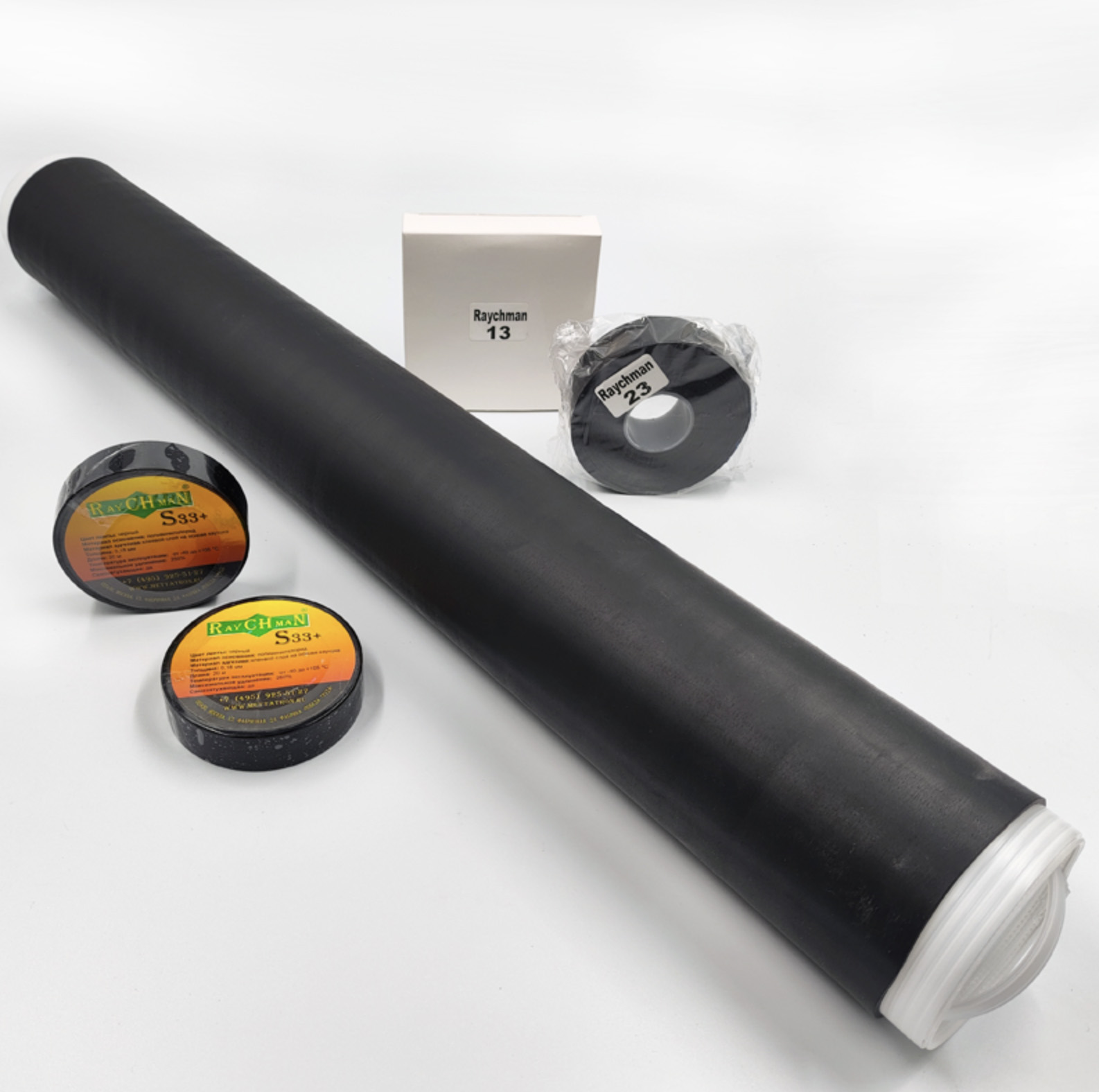

Соединительная муфта холодной усадки для трехжильного гибкого кабеля с резиновой изоляцией на 1,14 кВ
Характеристики:

  • Тип кабеля: для гибких трехжильных кабелей с резиновой изоляцией с экраном типа КГЭШ, КГЭС и их аналогов.
  • Устанавливается на гибкий кабель с резиновой изоляцией с экраном на 1,14 кВ.
  • Применение: внутри и вне помещений, под землей, в условиях обводнения.
  • Сфера применения: применяется для соединения кабеля в электроустановках подземной добычи открытых карьеров предназначенного для присоединения угольных комбайнов, передвижных машин и механизмов.
  • Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. Изоляция делается с помощью резиновых-самослипающихся лент.
  • Комплект поставки: включает все материалы, необходимые для монтажа, кроме соединителей.
  • Простой и быстрый монтаж муфты.
  • Гибкая муфта - легко наматывается на барабан.
  • Устойчивость к химикатам.
  • Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
  • Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.

Тип установки

наружная / внутренняя

Количество жил кабеля

3 (при любом количестве вспомогательных жил)

Диапазон напряжений

1,14 кВ

Диапазон сечений проводника

16-35 /  50-150

Длина муфты

500 мм

Тип кабеля



КГЭШ, КГЭТШ, КГЭЖШ, КГЭЖТШ (ТУ16.К73.012-
95), КГЭШм, КГЭШТм (ТУ16.К73.063-2002), КГЭПШ,
КГЭПШТ (ТУ16.К73.050-98), КОГРЭШ, КОГРВЭШ (ТУ
16.К56.017-92), КГЭС (ТУ16.К09.043-90), КГЭУ, КГПЭУ
(ТУ16.К73.046-96), КГ,КГН (7У16.К73.05-93)
