Соединительные муфты холодной усадки на гибкий кабель 6кВ
Техническое описание PDF
Основные характеристики

Тип кабеля: Концевая муфта холодной усадки для гибкого трехжильного кабеля с резиновой изоляцией на 6 кВ
Применение: Муфта применяется для подключения к подвижным электроприемникам: экскаваторам, силовому оборудованию земснарядов.

3КГХУ-6-концевая муфта холодной усадки для гибкого трехжильного кабеля с резиновой изоляцией на 6 кВ.

Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. В процессе монтажа корешок кабеля изолируется перчаткой холодной усадки. На срезы полупроводящего экрана накладывается лента-регулятор электрического поля. Жилы покрывают трубками из кремнийорганической резины.
Преимущества

  • Простой и быстрый монтаж муфты
  • Устойчивость к химикатам
  • Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника
  • Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется или сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.

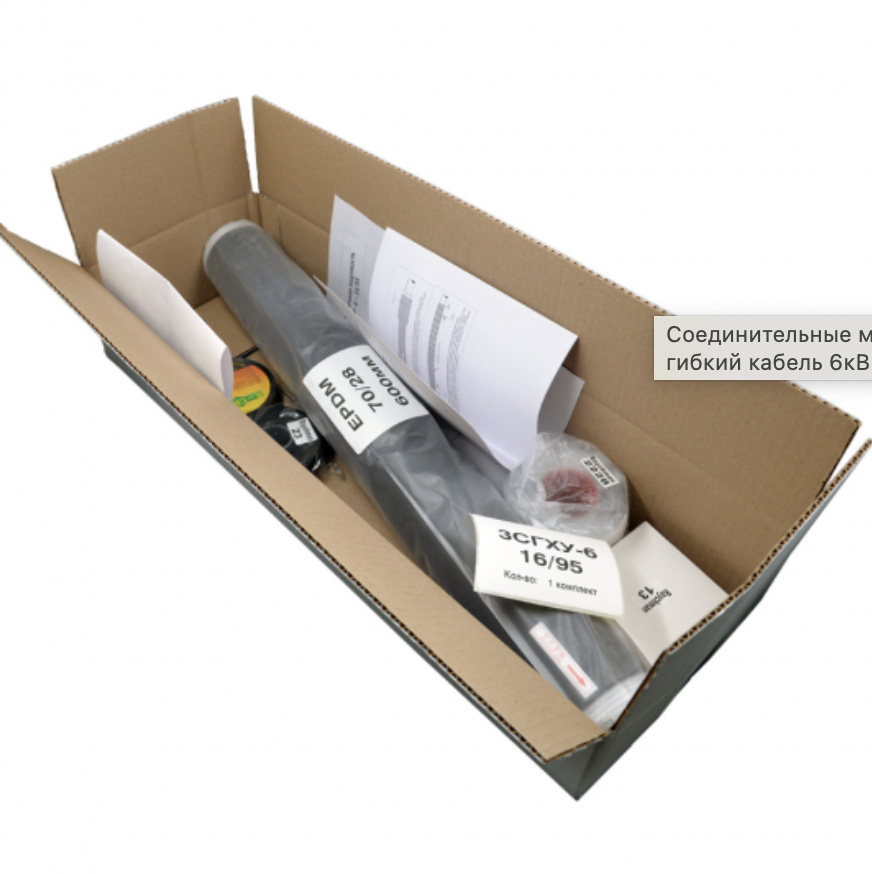

Комплект  поставки: включает все необходимые материалы, кроме наконечников.

Тип установки

наружная / внутренняя

Количество жил кабеля

3 ( при любом количестве вспомогательных жил и жил заземления)

Диапазон напряжений

3,6/6 (7,2) кВ

Диапазон сечений проводника, мм2

16-35

35-70

70-150

Длина муфты

650 мм

Тип кабеля

КГЭ, КГЭ-ХЛ, КГЭТ и их аналоги
