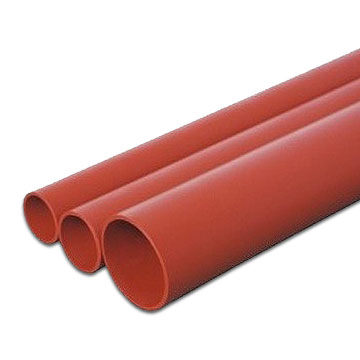

Термоусадочная антитрекинговая трубка TCT ATR
Техническое описание PDF
Коэффициент усадки 2:1
Рабочая температура от -45 °С до +100 °С
Температура усадки +130—200 °С
Электрическая прочность не менее 20 кВ/мм
Объемное сопротивление 1014 Ом·см
Продольная усадка не более 10%
Горючесть подавляет горение
Химическая стойкость средняя

Термоусаживаемые антитрекинговые трубки TCT ATR изготавливаются из модифицированного полиэтилена с добавлением силиконовой резины. Трубки применяются для изоляции жил концевых термоусаживаемых муфт наружной установки на напряжение от 10 кВ и в соединительных муфтах для усиления изоляции жил. Другое применение: изоляция прямых высоковольтных шин, жил силовых кабелей, частей высоковольтного оборудования, в распределительных устройствах, в электрощитовых и на подстанциях.

Трубка обладает высокой электроизоляционной прочностью, замедляет горение, препятствует явлениям трекинга в кабельных муфтах, защищает от коррозии.

Стандартно трекингостойкие трубки поставляются отрезками по 1,0 и 1,22 метра, но могут быть поставлены отрезками произвольной длины. По Вашему запросу трубки могут поставляться с предварительно нанесённым клеевым слоем, как по всей длине, так и по краям изделия.

Трубку TCT ATR усаживают промышленным феном или газовой горелкой при температуре от +130 °C до +200 °C.

При усадке на объекты больших размеров рекомендуется перед усадкой трубки дополнительно прогреть объект до +50 °C, чтобы компенсировать чрезмерный отвод тепла при усадке трубки.

Не подлежит обязательной сертификации.

СвойстваЗначениеМетод тестирования
Рабочая температура от -45 °С до +100 °C IEC 216
Прочность на растяжение ≥13 МПа ASTM-D 2671
Удлинение до разрыва ≥300 % ASTM-D 2671
Прочность на разрыв после старения ≥11 Мпа ASTM-D 2671/120 °C, 168 ч
Удлинение до разрыва после старения ≥220% ASTM-D 2671/120 °C, 168 ч
Электрическая прочность ≥20 кВ/мм IEC 243
Сопротивление трекингу (поверхностным разрядам) 3,75 кВ, 1 час, пройден ASTM-D-2303
Объемное электрическое сопротивление ≥1014 Ом·см ASTM-D-2303
Диэлектрическая постоянная 3,0 IEC 250
Продольная усадка ≤10 % -
Эксцентриситет ≤30 % ASTM-D-267
Водопоглощение ≤0,1 % ISO 62
Горючесть (кислородный индекс) ≥28 IEC 93
Тест на коррозию меди +120 °C, 168 ч, нет коррозии ASTM-D-2671
Тест на морозостойкось -40 °C, 4 ч, нет расстрескивания ASTM-D-2671
НаименованиеДиаметрТолщина стенки после усадкиСтандартная длина
До усадки, ммПосле усадки, мм
TCT ATR-30/12 30 12 2,2 600-1200
TCT ATR-35/14 35 14 2,3 600-1200
TCT ATR-40/17 40 17 2,3 600-1200
TCT ATR-50/22 50 22 2,4 600-1200
TCT ATR-55/24 55 24 3,2 600-1200
TCT ATR-60/26 60 26 3,2 600-1200
TCT ATR-70/29 70 29 3,2 600-1200
TCT ATR-75/35 75 35 3,2 600-1200
