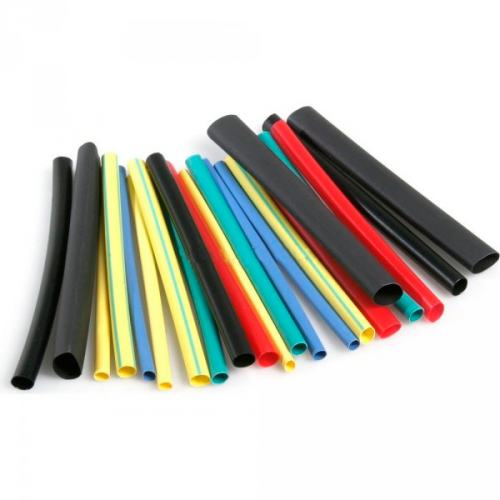

Термоусадочная трубка Raychman® PBF
Коэффициент усадки 2:1, 2,5:1, 4:1
Рабочая температура от -55 °C до +125 °C
Температура усадки от +90 °С до +125 °С
Электрическая прочность не менее 15 кВ/мм
Объемное сопротивление 1014 Ом·см
Скорость усадки высокая
Экологическая безопасность RoHS

Цветная тонкостенная полужесткая термоусаживаемая трубка из комбинации высококачественных радиационно-сшитых полиолефинов без подавителей горения и галогенов.

Трубка PBF Raychman® предназначена для изоляции и герметизации жил проводов, кабелей, мест соединения проводов и кабелей, бандажирования жгутов проводов, антикоррозийной защиты, декоративного покрытия, маркировки и иного применения.

Материал трубки экологически безопасен для окружающей среды и персонала, при этом он обладает неплохой стойкостью к различным химическим реагентам: моющим средствам, кислотам и щелочам, имеет умеренную стойкость к жирам, минеральным и синтетическим маслам.

Трубка Raychman® PBF имеет ряд отличий от трубок того же типа других производителей, которые придают ей дополнительные конкурентные преимущества:

  • доступная цена,
  • более низкая температура усадки защищает изделия от перегрева и существенно экономит электроэнергию за счет уменьшения времени усадки.

Термоусаживаемые трубки PBF Raychman® имеют европейский (дюймовый) размерный ряд, который при переводе в мм даёт нецелочисленные значения (1.6, 2.4, 3.2, 4.8 мм и т. д.). Трубки поставляются в нарезке по 1 м, отдельные размеры могут поставляться в бухтах.

Глянцевая полупрозрачная трубка PBF Raychman® выпускается в ярких цветах:

  • ультражелтый,
  • оранжевый,
  • зелёно-коричневый (хаки),
  • фиолетовый,
  • серый,
  • прозрачный,
  • черный,
  • белый.

Последние два непрозрачны.

Не подлежит обязательной сертификации.

КачестваМетод испытанияЗначения
ФизическиеМатериал - Полиолефин
Внешний вид - Глянцевая поверхность, полупрозрачность
Гибкость - Гибкая
Скорость усадки - Высокая
Температура усадки - от +90 °С до +125 °С
Длительная рабочая температура - от -55 °С до +125 °С
Коэффициент усадки - 2:1, 4:1
Прочность на растяжение, МПа ASTM D2671 >10,4
Удлинение до разрыва, % ASTM D2671 >200
Прочность на растяжение после термического воздействия, МПа UL224 (+136 °С x 168 часов) >7,3
Удлинение после термического воздействия, % UL224 (+136 °С x 168 часов) >100
Тепловой шок UL224 (+200 °С x 4 часа) не растекается, не трескается
Испытание холодом UL224 (-30 °С x 1 час) не растрескивается
ЭлектрическиеЭлектрическая прочность, кВ/мм IEC243 >15
Прочность на пробой, В UL224 Не происходит пробоя до 2500 В
Объемное электрическое сопротивление, Ом·см -

1014 минимум

ХимическиеКоррозия меди UL224 (+136 °С x 1 час) Тест пройден
Горючесть UL224 Не подавляет горение
Химическая стойкость - Хорошая
Экологическая безопасность RoHS Соответствует
Доступные цвета - Черный, прозрачный, белый, красный, желтый, зеленый, синий, серый, фиолетовый, желто-зеленый (на заказ возможно изготовление любого цвета)
ТипВнутренний диаметрТолщина стенок до усадки, ммТолщина стенок после усадки, ммУпаковка по 1 м*Упаковка рулон, м
до усадки d1, ммпосле полной усадки d2, мм
PBF 1,6/0,8 1,6 0,8 0,20 0,40 200 200
PBF 2,4/1,2 2,4 1,2 0,25 0,50 200 200
PBF 3,2/1,6 3,2 1,6 0,25 0,50 100 200
PBF 4,0/1,0** 4,0 1,0 0,20 0,50 100 200
PBF 4,8/2,4 4,8 2,4 0,25 0,50 50 100
PBF 6,4/3,2 6,4 3,2 0,30 0,60 50

100

PBF 8,0/2,0** 8,0 2,0 0,30 0,70 50 100
PBF 9,5/4,8 9,5 4,8 0,30 0,60 50 100
PBF 12,7/6,4 12,7 6,4 0,30 0,70 50 100
PBF 15,8/8 15,8 8,0 0,27 0,70 50 100
PBF 19,0/9,5 19,0 9,5 0,40 0,80 50 100
PBF 25,4/12,7 25,4 12,7 0,45 0,90 25 50
PBF 31,8/15,9 31,8 15,9 0,45 0,90 25 50
PBF 38,0/19,0 38,0 19,0 0,50 1,00 25 50
PBF 51,0/25,4 51,0 25,4 0,55 1,10 10 25
PBF 76,0/38,0 76,0 38,0 0,65 1,30 10 25
PBF 102,0/51,0 102,0 51,0 0,65 1,30 5 25
PBF 15,8/6,4*** 15,8 6,4 0,30 0,60 50 100
PBF 31,8/12,7*** 31,8 12,7 0,45 0,90 25 50

* трубка нарезана по 1 м и упакована в пакеты. Внешняя упаковка - картонная коробка. Возможен вариант поставки в рулонах.

** повышенный коэффициент усадки 4:1. Поставляется по предварительному заказу.

*** повышенный коэффициент усадки 2,5:1. Поставляется по предварительному заказу.

ПроизводительDSG-CanusaACSRadpol
Наименование PBF ACS-40 RC
