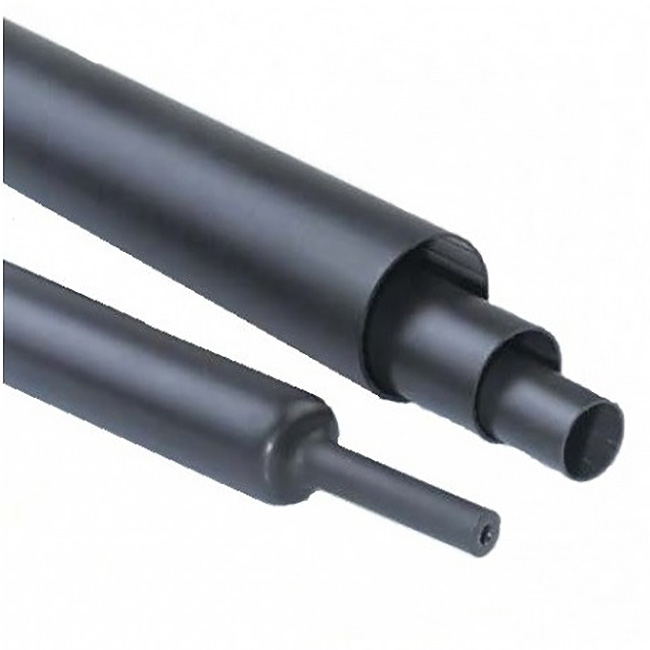

Термоусадочная трубка ТУТ Кнг (клеевая) с подавлением горения
Техническое описание PDF
Основные характеристики
  • Коэффициент усадки 3:1, 4:1
  • Рабочая температура от -55 °С до +125 °С
  • Температура усадки от +80 °С до +120 °С
  • Электрическая прочность не менее 15 кВ/мм
  • Рабочее напряжение до 1000 В
  • Продольная усадка не более 10%
  • Цвет: Черный*.

*Под заказ возможно изготовление в цвете: красный, желтый, зеленый или синий.



Термоусадочные трубки ТУТ Кнг  находят широкое применение в автомобилестроении, бытовой технике, связи, электроэнергетике, нефтехимической и военной промышленности.  Их можно использовать в качестве защиты (изоляции) и герметизации клемм, проводов, ответвлений и соединений, гидроизоляции, защиты от коррозии и т.д. Термоусаживаемая трубка ТУТ Кнг подходит для стандартных ситуаций, она гибкая и прочная, имеет широкий эксплуатационный температурный диапазон и стабильное качество. Стандартный коэффициент усадки — 3:1, доступен вариант с повышенным коэффициентом усадки — 4:1. Трубка ТУТ Кнг поставляется в нарезке и в бухтах.

Не подлежит обязательной сертификации.

Технические характеристики

Метод тестирования

Требования стандарта

Значение

Физические свойства

Материал

-

-

Полиолефин с добавкой антипирена

Гибкость

-

-

Гибкая

Скорость усадки

-

-

Высокая

Диапазон рабочих температур

-

-

от - 55ºС до + 125ºС

Температура усадки

-

-

от + 80ºС до + 120ºС

Коэффициент усадки

-

-

3:1, 4:1

Прочность на растяжение, МПа

ASTM D2671

-

10,4

Удлинение до разрыва, %

ASTM D2671

-

200

Горючесть

UL224

V0

Тест пройден

Электрические свойства

Диэлектрическая прочность, кВ/мм

-

Не менее 15

15 кВ/мм

Объемное электрическое сопротивление, Ом х см

-

Не менее 10Е14

10Е15

Наименование  Размер До усадки (мм) Размер После усадки (мм) Упаковка
Коэффициент усадки 3:1 Внутренний диаметр
(не менее)
Толщина стенки Внуренний диаметр
(не более)
Толщина стенки
ТУТ Кнг Raychman D:3/1   3,0 0,4 1,0 0,7±0,15 1,22м/шт;50шт/уп;
200м/бух
ТУТ Кнг Raychman D:4,5/1,5  4,5 0,4 1,5 1,05±0,15 1,22м/шт;50шт/уп:
100м/бух
ТУТ Кнг Raychman D:6/2 6,0 0,48 2,0 1,25±0,2 1,22м/шт;50шт/уп;
100м/бух
ТУТ Кнг Raychman D:8/2,7 8,0 0,5 2,7 1,3±0,2 1,22м/шт;25шт/уп;
100м/бух
ТУТ Кнг Raychman D:9/3  9,0 0,55 3,0 1,5±0,25 1,22м/шт;25шт/уп;
50м/бух
ТУТ Кнг Raychman D:12/4  12,0 0,6 4,0 1,7±0,3 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman D:15/5  15,0 0,65 5,0 1,8±0,3 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman  D:19/6,5  19,0 0,68 6,5 2,1±0,3 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman D:24/8 24,0 0,75 8,0 2,25±0,45 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman D:30/10 30,0 0,8 10,0 2,35±0,45 1,22м/шт;10шт/уп;
25м/бух
ТУТ Кнг Raychman D:39/13 39,0 0,85 13,0 2,6±0,5 1,22м/шт;10шт/уп;
25м/бух
ТУТ Кнг Raychman D:51/17 51,0 0,9 17,0 2,8±0,5 1,22м/шт;5шт/уп;
25м/бух
Коэффициент усадки 4:1
ТУТ Кнг Raychman D:4/1 4,0 0,4 1,0 1,2±0,3 1,22м/шт;50шт/уп;
100м/бух
ТУТ Кнг Raychman D:6/1,5 6,0 0,45 1,5 1,2±0,3 1,22м/шт;50шт/уп;
100м/бух
ТУТ Кнг Raychman D:8/2 8,0 0,5 2,0 1,5±0,3 1,22м/шт;25шт/уп;
100м/бух
ТУТ Кнг Raychman D:12/3 12,0 0,65 3,0 1,8±0,5 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman D:16/4 16,0 0,68 4,0 1,9±0,5 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman D:20/5 20,0 0,7 5,0 2,3±0,5 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman D:24/6 24,0 0,75 6,0 2,5±0,5 1,22м/шт;25шт/уп;
25м/бух
ТУТ Кнг Raychman D:32/8 32,0 0,8 8,0 2,6±0,8 1,22м/шт;10шт/уп;
25м/бух
ТУТ Кнг Raychman D:40/10 40,0 0,85 10,0 2,8±0,8 1,22м/шт;10шт/уп;
25м/бух
ТУТ Кнг Raychman D:52/13 52,0 0,9 13,0 3,4±0,8 1,22м/шт;5шт/уп;
25м/бух
