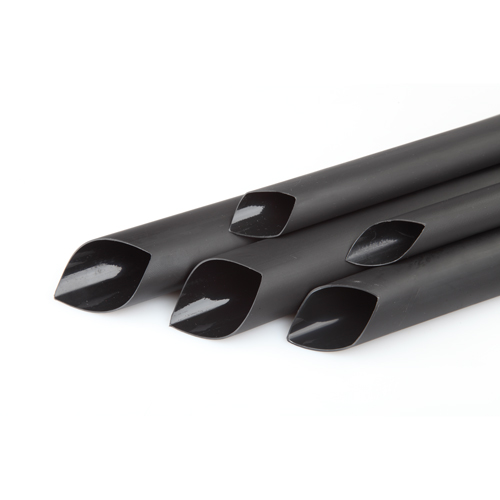

Краткое описание продукции: Универсальная тонкостенная термоусаживаемая трубка эконом класса, изготовленная методом экструзии из радиационно-сшитого полиолефина не подавляющего горения, с нанесением на внутреннюю сторону термоплавкого клея на основе сополимера этилена с винилацетатом. Поставляются версии трубок как чёрного, так и прозрачного цвета.
Назначение: Универсальная тонкостенная термоусаживаемая трубка эконом класса ТУТ К применяется для электрической изоляции до 1000 В, герметизации и механической защиты проводов, мест соединения кабельных жил, кабельной арматуры, металлических изделий, подверженных коррозионным процессам и т. д., а также для уплотнения и фиксации различных объектов. При термической усадке трубки термоплавкий клей, расплавляясь, распределяется по поверхности изделия, заполняя пустоты, а после застывания обеспечивает герметизацию и дополнительную механическую прочность. Трубка ТУТ К может использоваться при производстве низковольтных концевых и соединительных термоусаживаемых муфт, защиты соединений водопогружных насосов, электрических контактов, соединений и т.д., работающих во влажной среде и не требующих повышенных требований к надёжности и пожаростойкости. Трубки ТУТ К прозрачного цвета кроме того, позволяют контролировать состояние объектов или электрических соединений под усаженной трубкой, а также выступать в качестве внешней защитной оболочки, через которую можно прочитать маркировку провода или кабеля, в том числе маркировку на бумаге.
Упаковка: Трубка может поставляться в отрезках по 1,0 и 1,22 м, а также в бухтах по 25-200 м (в зависимости от диаметра). Трубки могут быть упакованы в картонные коробки и / или в упаковочную плёнку / пакеты.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика, в полиэтиленовых пакетах или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +40°С, на расстоянии не менее 1 метра до любых источников нагрева (без превышения макс. температуры хранения). Избегать резких перепадов температур, воздействия прямых солнечных лучей. Условия хранения должны исключать механические повреждения и воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т. д. Трубки с термоплавким клеевым слоем требуют хранения в плотных пакетах или коробках для избежания загрязнения клеевого слоя трубок пылью и грязевыми включениями различного происхождения.
Гарантийный срок хранения: 2 года с даты отгрузки при соблюдении условий транспортировки и хранения. Допустимо продление срока хранения.
Гарантийный срок эксплуатации: 5 лет с даты монтажа, но не более 6 лет с даты отгрузки при соблюдении условий монтажа и эксплуатации.
Расчётный срок службы: 10 лет и более. Реальный срок службы определяется фактическими условиями эксплуатации.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
| Параметр | Метод испытания | Результат |
| Предел прочности на разрыв, МПа | ASTM D2671 | не менее 12 |
| Относительное удлинение до разрыва | ASTM D2671 | ≥ 400% |
| Предел прочности на разрыв после теплового старения, МПа | ASTM D638 (+158°C х 168 ч) | не менее 10 |
| Относительное удлинение до разрыва после теплового старения, % | ASTM D638 (+158°C х 168 ч) | ≥ 300% |
| Электрическая прочность, кВ/мм | IEC 60243 | ≥ 15 |
| Объёмное удельное сопротивление Ом х см | ASTM В 876 | ≥ 1 х 1014 |
| Термоплавкий клей: Точка плавления, °C | ASTM E28 | 95 ± 5 |
Таблица 1. Размерный ряд термоусаживаемых трубок ТУТ К с усадкой 3:1
| Размер, дюймы | Минимальный диаметр при поставке (до усадки), мм | После усадки | Упаковка в бухтах, м | Упаковка в нарезке по 1,0 м | ||
| Внутренний диаметр не менее, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | ||||
| 1/8 | 3,0 | 1,0 +/- 0,05 | 1,00 +/- 0,28 | 0,50 | Бухта 200 м | 100 шт. |
| 3/16 | 4,5 | 1,5 +/- 0,08 | 1,00 +/- 0,28 | 0,50 | Бухта 100 м | 100 шт. |
| 1/4 | 6,0 | 2,0 +/- 0,10 | 1,00 +/- 0,28 | 0,50 | Бухта 100 м | 50 шт. |
| 3/8 | 9,0 | 3,0 +/- 0,15 | 1,40 +/- 0,28 | 0,50 | Бухта 50 м | 25 шт. |
| 1/2 | 12,0 | 4,0 +/- 0,20 | 1,78 +/- 0,38 | 0,50 | Бухта 25 м | 25 шт. |
| 5/8 | 15,0 | 5,0 +/- 0,25 | 1,80 +/- 0,38 | 0,50 | Бухта 25 м | 25 шт. |
| 3/4 | 19,0 | 6,0 +/- 0,30 | 2,25 +/- 0,55 | 0,50 | Бухта 25 м | 25 шт. |
| 1 | 24,0 | 8,0 +/- 0,40 | 2,54 +/- 0,55 | 1,02 | Бухта 25 м | 25 шт. |
| 1 1/4 | 30,0 | 10,0 +/- 0,50 | 2,54 +/- 0,55 | 1,02 | Бухта 25 м | 10 шт. |
| 1 1/2 | 39,0 | 13,0 +/- 0,70 | 2,54 +/- 0,55 | 1,02 | Бухта 25 м | 10 шт. |
| 2 | 51,0 | 17,0 +/- 0,90 | 2,75 +/- 0,55 | 1,10 | Бухта 25 м | 5-10 шт. |
| 2 | 64,0 | 21,5 +/- 0,95 | 2,80 +/- 0,65 | 1,10 | Бухта 25 м | 5-10 шт. |
| 2 | 76,0 | 25,0 +/- 1,00 | 2,80 +/- 0,65 | 1,10 | Бухта 25 м | 5-10 шт. |
Таблица 2. Размерный ряд термоусаживаемых трубок ТУТ К с усадкой 4:1
| Размер, дюймы | Минимальный диаметр при поставке (до усадки), мм | После усадки | Упаковка в бухтах, м | Упаковка в нарезке по 1,0 м | ||
| Внутренний диаметр не менее, мм | Общая толщина стенки, мм | Толщина клеевого слоя, мм | ||||
| 5/32 | 4,0 | 1,0 +/- 0,07 | 1,00 +/- 0,28 | 0,50 | Бухта 100 м | 50 шт. |
| 1/4 | 6,0 | 1,5 +/- 0,11 | 1,00 +/- 0,28 | 0,50 | Бухта 100 м | 50 шт. |
| 5/16 | 8,0 | 2,0 +/- 0,14 | 1,55 +/- 0,30 | 0,50 | Бухта 100 м | 25 шт. |
| 1/2 | 12,0 | 3,0 +/- 0,20 | 1,75 +/- 0,30 | 0,60 | Бухта 50 м | 25 шт. |
| 5/8 | 16,0 | 4,0 +/- 0,20 | 2,00 +/- 0,30 | 0,76 | Бухта 50 м | 25 шт. |
| 25/32 | 20,0 | 5,0 +/- 0,25 | 2,30 +/- 0,40 | 0,76 | Бухта 25 м | 25 шт. |
| 1 | 24,0 | 6,0 +/- 0,30 | 2,60 +/- 0,40 | 0,76 | Бухта 25 м | 25 шт. |
| 1-1/4 | 32,0 | 8,0 +/- 0,40 | 3,00 +/- 0,40 | 1,02 | Бухта 25 м | 10 шт. |
| 2 | 52,0 | 15,0 +/- 0,90 | 3,35 +/- 0,50 | 1,10 | Бухта 25 м | 10 шт. |
