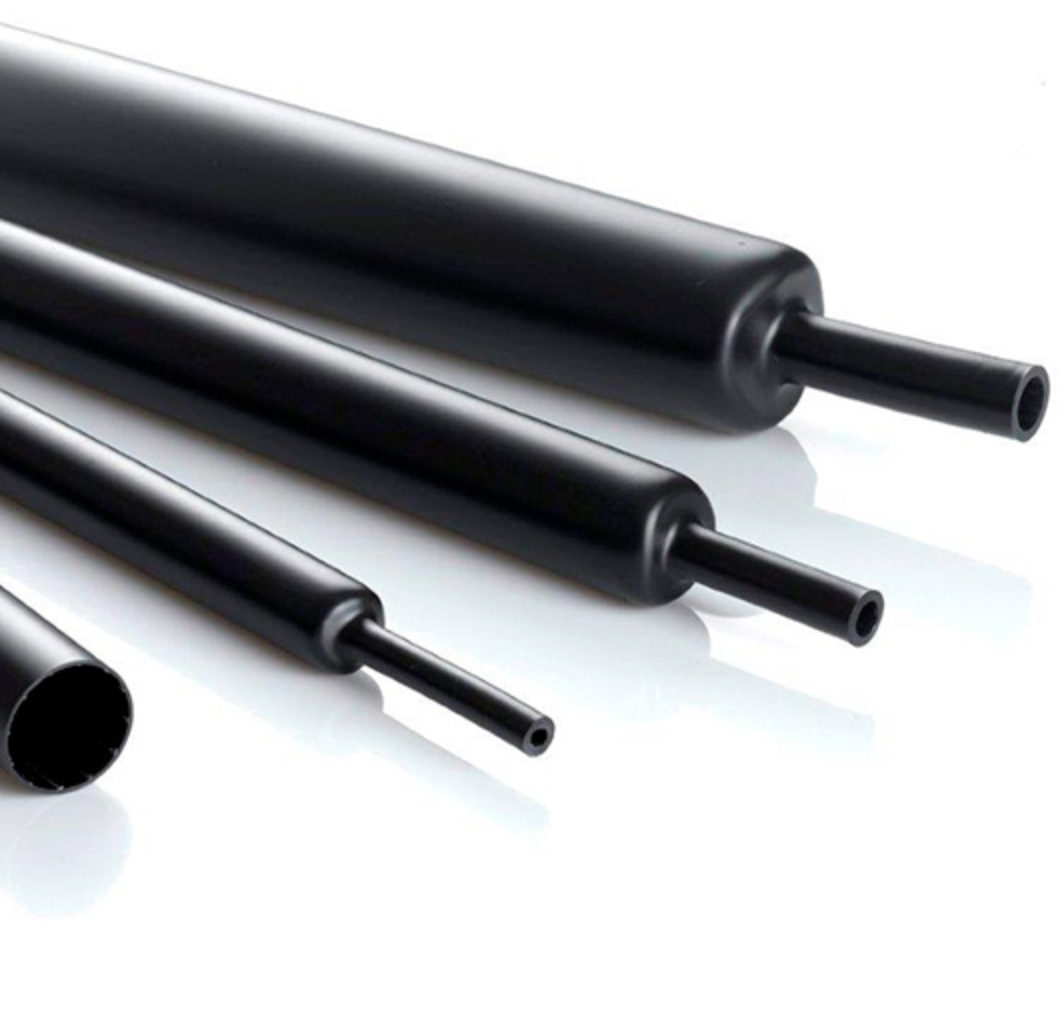

Назначение: Высококачественная толстостенная термоусаживаемая трубка TCT GW3 Raychman® применяется для электрической изоляции, механической защиты и герметизации широкого спектра промышленного оборудования: защиты мест соединения кабельных жил, кабельной арматуры, металлических изделий, подверженных коррозионным процессам и т. д, в том числе при уличном монтаже различного кабельного, спутникового, антенного оборудования, газовых и водопроводных труб. Утолщенная стенка обеспечивает дополнительную механическую защиту. При термической усадке трубки термоплавкий клей, расплавляясь, распределяется по поверхности изделия, заполняя пустоты, а после застывания обеспечивает герметизацию и дополнительную механическую прочность. Трубка TCT GW3 Raychman® может использоваться при производстве концевых и соединительных термоусаживаемых муфт, в том числе с повышенными противопожарными требованиями.
Упаковка: Трубка поставляется в отрезках по 1,22 м. Трубки могут быть упакованы в картонные коробки и упаковочную плёнку / пакеты.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д. Трубки с термоплавким клеевым слоем требуют хранения в плотных пакетах или коробках для избежания загрязнения клеевого слоя трубок пылью и грязевыми включениями различного происхождения.
Срок хранения: Не менее 2-х лет с даты отгрузки поставщиком при соблюдении условий хранения.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
| Тип | Толстостенная |
| Основной материал | Полиолефин |
| Наличие клеевого слоя | Да |
| Электрическая прочность, кВ/мм | ≥ 20 |
| HF (безгалогенная) | Не нормируется |
| LS (пониженное дымовыделение) | Да (Без клея) |
| Продольная усадка | До 5% |
| Химстойкость | Умеренная |
| Стойкость к ГСМ | Умеренная |
| Стандартные цвета | Чёрный |
| Размерный ряд (до усадки) | 9,0 – 140 мм |
| Соответствие стандарту ROHS | Да |
| Стандартная упаковка | Отрезки |
Таблица 1. Размерный ряд термоусаживаемых трубок TCT GW3 Raychman®
|
Размерный ряд для заказа в мм |
Внутренний диаметр до усадки, мм |
Внутренний диаметр после полной усадки, мм |
Толщина стенки после полной усадки, с учётом клеевого слоя, мм |
|
TCT GW3 Ø 9,0 / 3,0 |
≥ 9,0 |
≤ 3,0 |
2,45 ± 0,35 |
|
TCT GW3 Ø 13,0 / 4,0 |
≥ 13,0 |
≤ 4,0 |
2,80 ± 0,35 |
|
TCT GW3 Ø 20,0 / 6,0 |
≥ 20,0 |
≤ 6,0 |
2,90 ± 0,35 |
|
TCT GW3 Ø 28,0 / 9,0 |
≥ 28,0 |
≤ 9,0 |
3,00 ± 0,40 |
|
TCT GW3 Ø 33,0 / 10,2 |
≥ 33,0 |
≤ 10,2 |
3,60 ± 0,40 |
|
TCT GW3 Ø 38,1 / 12,0 |
≥ 38,1 |
≤ 12,0 |
3,85 ± 0,50 |
|
TCT GW3 Ø 43,2 / 12,7 |
≥ 43,2 |
≤ 12,7 |
4,20 ± 0,50 |
|
TCT GW3 Ø 51,0 / 16,0 |
≥ 51,0 |
≤ 16,0 |
4,50 ± 0,50 |
|
TCT GW3 Ø 70,0 / 21,0 |
≥ 70,0 |
≤ 21,0 |
4,40 ± 0,50 |
|
TCT GW3 Ø 85,0 / 25,0 |
≥ 85,0 |
≤ 25,0 |
4,40 ± 0,50 |
|
TCT GW3 Ø 105,0 / 30,0 |
≥ 105,0 |
≤ 30,0 |
4,50 ± 0,50 |
|
TCT GW3 Ø 120,0 / 36,0 |
≥ 120,0 |
≤ 36,0 |
4,50 ± 0,50 |
|
TCT GW3 Ø 130,0 / 36,0 |
≥ 130,0 |
≤ 36,0 |
4,50 ± 0,50 |
|
TCT GW3 Ø 140,0 / 42,0 |
≥ 140,0 |
≤ 42,0 |
4,50 ± 0,50 |
