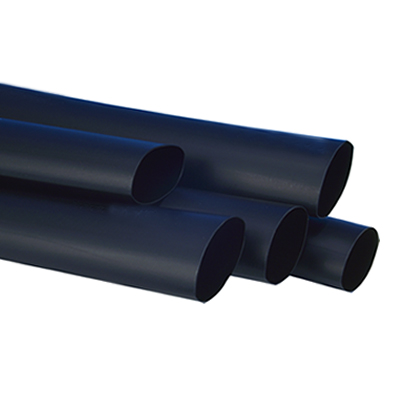

Назначение: Толстостенная термоусаживаемая трубка CFW Raychman® применяется преимущественно в качестве внешней защитной оболочки различных электрических кабелей и соединений, обеспечивая механическую защиту и герметизацию мест соединения кабельных жил, кабельной арматуры, защиты металлических изделий от коррозии и т. д. При термической усадке трубки термоплавкий клей плавясь, распределяется по поверхности изделия, заполняя пустоты, а после застывания обеспечивает герметизацию и дополнительную механическую прочность. Трубка CFW Raychman® может применяться для восстановления повреждённой изоляции кабелей, для уплотнения кабельных проходов (УКПТ), как внешний кожух при производстве концевых и соединительных термоусадочных муфт.
Упаковка: Трубка поставляется в отрезках по 1,22 м и 1,0 м. Трубки могут быть упакованы в картонные коробки и / или в упаковочную плёнку / пакеты.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д. Трубки с термоплавким клеевым слоем требуют хранения в плотных пакетах или коробках для избежания загрязнения клеевого слоя трубок пылью и грязевыми включениями различного происхождения. Срок хранения: Не менее 2-х лет с даты отгрузки поставщиком при соблюдении условий хранения.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
| Тип | Толстостенная |
| Основной материал | Полиолефин |
| Наличие клеевого слоя | Да |
| Электрическая прочность, кВ/мм | ≥ 17 |
| HF (безгалогенная) | Не нормируется |
| LS (пониженное дымовыделение) | Не нормируетс |
| Продольная усадка | До 5% |
| Химстойкость | Умеренная |
| Стойкость к ГСМ | Умеренная |
| Стандартные цвета | Чёрный |
| Размерный ряд (до усадки) | 8,0 – 200 мм |
| Соответствие стандарту ROHS | Да |
| Стандартная упаковка | Отрезки |
Таблица 1. Размерный ряд термоусаживаемых трубок CFW Raychman®
|
Размерный ряд для заказа в мм |
Внутренний диаметр до усадки, мм |
Внутренний диаметр после полной усадки, мм |
Толщина клеевого слоя после усадки, мм |
Толщина стенки после усадки, мм |
|
CFWØ8/2 |
≥ 8,0 |
≤ 2,0 |
0,55 ± 0,20 |
1,80 ± 0,30 |
|
CFWØ9/3 |
≥ 9,0 |
≤ 3,0 |
0,55 ± 0,20 |
2,00 ± 0,30 |
|
CFWØ13/4 |
≥ 13,0 |
≤ 4,0 |
0,55 ± 0,20 |
2,30 ± 0,30 |
|
CFWØ16/5 |
≥ 16,0 |
≤ 5,0 |
0,60 ± 0,20 |
2,30 ± 0,30 |
|
CFWØ22/6 |
≥ 22,0 |
≤ 6,0 |
0,60 ± 0,25 |
2,50 ± 0,40 |
|
CFWØ28/9 |
≥ 28,0 |
≤ 9,0 |
0,70 ± 0,25 |
2,70 ± 0,40 |
|
CFW Ø 33 / 10,2 |
≥ 33,0 |
≤ 10,2 |
0,80 ± 0,25 |
2,80 ± 0,40 |
|
CFW Ø 38,1 / 12 |
≥ 38,1 |
≤ 12,0 |
0,80 ± 0,25 |
3,10 ± 0,50 |
|
CFW Ø 43,2 / 12 |
≥ 43,2 |
≤ 12,0 |
0,80 ± 0,25 |
3,50 ± 0,50 |
|
CFWØ55/16 |
≥ 55,0 |
≤ 16,0 |
0,80 ± 0,25 |
3,60 ± 0,50 |
|
CFWØ65/19 |
≥ 65,0 |
≤ 19,0 |
0,80 ± 0,25 |
3,60 ± 0,50 |
|
CFWØ75/22 |
≥ 75,0 |
≤ 22,0 |
0,80 ± 0,25 |
3,60 ± 0,50 |
|
CFWØ85/25 |
≥ 85,0 |
≤ 25,0 |
0,80 ± 0,25 |
3,60 ± 0,50 |
|
CFWØ95/30 |
≥ 95,0 |
≤ 30,0 |
0,80 ± 0,25 |
3,60 ± 0,50 |
|
CFW Ø 105 / 30 |
≥ 105,0 |
≤ 30,0 |
0,80 ± 0,25 |
3,80 ± 0,60 |
|
CFW Ø 120 / 39 |
≥ 120,0 |
≤ 39,0 |
0,80 ± 0,25 |
3,80 ± 0,60 |
|
CFW Ø 130 / 40 |
≥ 130,0 |
≤ 40,0 |
0,80 ± 0,25 |
3,80 ± 0,60 |
|
CFW Ø 140 / 42 |
≥ 140,0 |
≤ 42,0 |
0,80 ± 0,25 |
3,80 ± 0,60 |
|
CFW Ø 160 / 50 |
≥ 160,0 |
≤ 50,0 |
0,80 ± 0,25 |
3,80 ± 0,60 |
|
CFW Ø 180 / 60 |
≥ 180,0 |
≤ 60,0 |
0,80 ± 0,25 |
3,80 ± 0,60 |
|
CFW Ø 200 / 69 |
≥ 200,0 |
≤ 69,0 |
0,80 ± 0,25 |
3,80 ± 0,60 |
