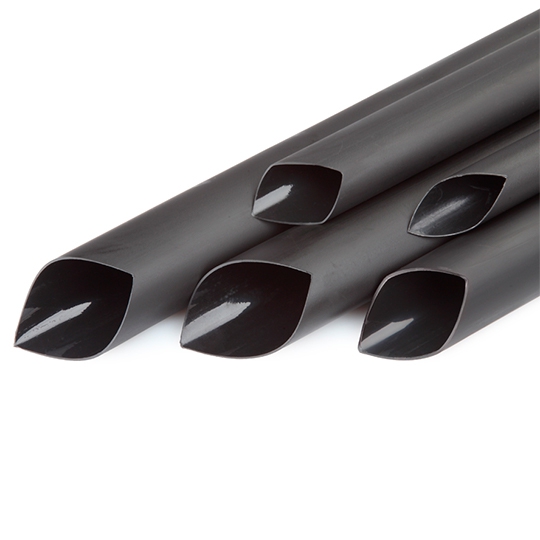

Бюджетная термоусадочная трубка ТТК (клеевая)
Техническое описание PDF
Коэффициент усадки 3:1, 4:1
Рабочая температура от -45 °С до +90 °С
Температура усадки от +80 °С до +110 °С
Диэлектрическая прочность не менее 15 кВ/мм
Объемное сопротивление 1014 Ом·см
Продольная усадка не более 10%
Химическая стойкость: низкая

Бюджетная горючая термоусаживаемая трубка с клеевым слоем, подходящая для задач без требований к подавлению горения.

Клеевая термоусаживаемая трубка ТТК Raychman используется для герметизации, фиксации и изоляции электрических соединений без требования к подавлению горения. Также трубка может быть использована в роли коррозионной защиты.
Трубка имеет широкий диапазон размеров, обладает эластичностью, поставляется в бухтах. Выпускается с усадкой 3:1 и 4:1. Стандартный цвет – черный.
Обязательно при выборе необходимого диаметра трубки оставляйте "запас" не менее 20% усадки, а также пользуйтесь рекомендациями из размерного ряда.

Параметр

Значение

Коэффициент усадки

3:1; 4:1

Рабочая температура

от -45 °С до +95 °С

Температура усадки

от +95 °С до +125 °С

Цвет

Черный

Продольная усадка

До 10%

Объемное электрическое сопротивление

Не менее 1 х 1014

Электрическая прочность

Не менее 15 кВ/мм

Кислородный индекс

Более 18

Наименование

Диаметр до усадки,
не менее (мм)

Диаметр После полной
усадки, не более (мм)

Толщина стенки после
полной усадки, мм

Упаковка
Коэффициент усадки 3:1
ТТК (3:1) D:3,2 3,2 1,1 1±0,2 200 м/бух
ТТК (3:1) D:4,8 4,8 1,6 1±0,2 100 м/бух
ТТК (3:1) D:6,4 6,4 2,2 1±0,2 100 м/бух
ТТК (3:1) D:7,9 7,9 2,7 1,4±0,2 100 м/бух
ТТК (3:1) D:9,5 9,5 3,2 1,4±0,25 50 м/бух
ТТК (3:1) D:12,7 12,7 4,3 1,6±0,3 50 м/бух
ТТК (3:1) D:15,4 15,4 5,2 1,6±0,3 50 м/бух
ТТК (3:1) D:19,1 19,1 6,4 2,1±0,3 50 м/бух
ТТК (3:1) D:25,4 25,4 8,5 2,4±0,35 50 м/бух
ТТК (3:1) D:30 30 10 2,4±0,35 25 м/бух
ТТК (3:1) D:35 35 11,7 2,4±0,35 25 м/бух
ТТК (3:1) D:39 39 13 2,7±0,4 25 м/бух
ТТК (3:1) D:50 50 16,7 2,7±0,4 25 м/бух
Коэффициент усадки 4:1
ТТК (4:1) D:4 4 1 1±0,2 200 м/бух
ТТК (4:1) D:6 6 1,5 1±0,2 200 м/бух
ТТК (4:1) D:8 8 2 1±0,2 200 м/бух
ТТК (4:1) D:12 12 3 1,4±0,2 50 м/бух
ТТК (4:1) D:16 16 4 1,8±0,3 50 м/бух
ТТК (4:1) D:20 20 5 2±0,35 50 м/бух
ТТК (4:1) D:24 24 6 2,4±0,35 50 м/бух
ТТК (4:1) D:32 32 8 2,6±0,4 25 м/бух
ТТК (4:1) D:40 40 10 2,7±0,4 25 м/бух
ТТК (4:1) D:52 52 13 2,8±0,4 25 м/бух
