KOKI SS(SE,SSA)48-M1000-3. Паяльная паста с высокой смачиваемостью
Техническое описание PDF

Безотмывочная паяльная паста для трафаретной печати с высокой смачиваемостью, размер частиц 20 ~ 45 μm, время жизни после нанесения более 24 часов, флюс ROL 0 (слабоактивный, не требующий отмывки), содержание флюса 10%. Поставляется в упаковке: банка 0,5 кг, SEMKO-картридж 600 г. Дополнительные возможности: SS(SE,SSA)48-M1000-3 - размер частиц 20 ~ 38 μm.

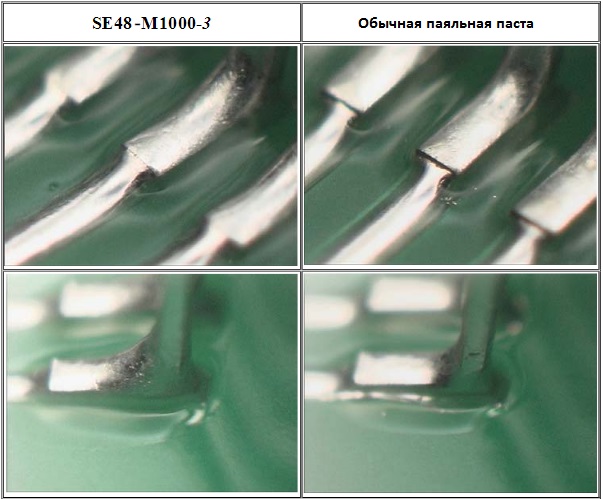

  • Отличная смачивающая способность гарантирует высочайшую надежность паяных соединений даже для компонентов с плохой способностью к смачиванию и позволяет отказаться от пайки в азотной среде.
  • Обеспечивает высококачественную длительную печать компонентов с шагом 0,5 мм (20 mil) и 0,4 (16 mil).
  • Тщательно подобранные тиксотропные материалы гарантируют стойкость к растеканию при предварительном нагреве и значительно уменьшают распространение перемычек и капель припоя.
  • Бесцветные остатки флюса обеспечивают отличный косметический вид и не препятствуют контролю качества.
  • Соответствует тестам Bellcor (коррозия медной пластины, содержание галогенов, сопротивление изоляции остатков, электромиграции) GR-78-core, выпуск 1.
  • SSA48-M1000-3 (Sn62.6 Pb36.8 Ag2 Sb0.2) обладает «Anti-Tombstone» эффектом (препятствует подъему чипа при печати).
Технические характеристики
Паяльная паста: SS48-M1000-3 SE48-M1000-3 SSA48-M1000-3
Состав сплава: Sn 62%, Pb 36%, Ag 2% Sn 63%, Pb 37%  Sn 62.6%, Pb 36.8%, Ag 0.4%, Sb 0.2%
Форма частиц: сферическая сферическая сферическая
Размер частиц (мкм): 20-45 20-45 20-45
Температура плавления сплава (°C): 179-183  183 179-190
Содержание галогенов: 0,0 0,0 0,0
Поверхностное сопротивление остатков, до увлажнения (Ом): > 1012 > 1012 > 1012
Поверхностное сопротивление остатков, после увлажнения * 1 (Ом): > 1011 > 1011 > 1011
Удельное сопротивление водного раствора * 2 (Ом x см): > 2x104 > 2x104 > 2x104
Смачивание припоем (%): > 90 > 90 > 90
Тип флюса: ROL0 ROL0 ROL0
Содержание флюса (%): 10±0,5 10±0,5 10±0,5
Вязкость (Ps) * 3: 1900±10% 1900±10% 1900±10%
Коррозия медной пластины * 4: соответствует соответствует соответствует
Время жизни после нанесения: > 24 часа > 24 часа > 24 часа
Время хранения при температуре 20 °C: 1 месяц 1 месяц 1 месяц
Время хранения при температуре 5~10 °C: 6 месяцев 6 месяцев 6 месяцев

* 1 40°C90%RHx96Hr

* 2 в соответствии со спецификациями MIL

* 3 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин

* 4 в соответствии со стандартом JIS

Хранить в холодильной камере при температуре 5-10 °C. Не замораживать!

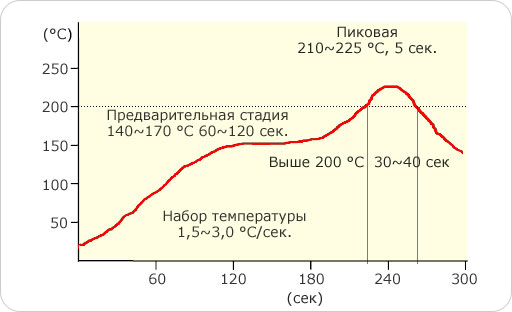

Рекомендуемый термопрофиль

Термопрофиль SS(SE,SSA)58-M1000-3

Высокая смачиваемость

payalnaya pasta s vysokoj smachivaemostyu



Техническая документация

Техническая информация SS(SE,SSA)48-M1000-3 (ENG)
