Трафареты для нанесения пасты
Техническое описание PDF

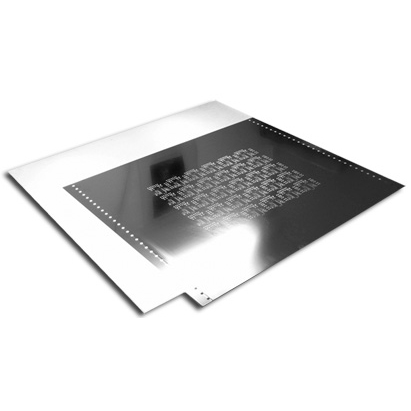

Мы поставляем трафареты для нанесения паяльной пасты или клея, изготавливаемые лазерной резкой из нержавеющей стали.

Преимуществом трафаретов, выполненных лазерной резкой из нержавеющей стали, является высокая точность воспроизведения апертур, малая степень растяжения и долгий срок службы.

Лазерные трафареты идеально подходят для монтажа элементов с малым шагом, таких как 0402, 0201, uBGA, QFP с шагом 0,4 и менее и др.

Все трафареты мы изготавливаем с электрополировкой, что обеспечивает устранение микрошероховатостей, сглаживает острые края, и тем самым, гарантирует более точное нанесение паяльной пасты и предотвращает прилипание пасты в узких местах и углах апертурах.

Мы изготавливаем трафареты из нержавеющей стали толщиной от 0,08 мм до 0,4 мм.

Для того что бы заказать изготовление трафарета для пасты или клея достаточно выслать в наш адрес файл в любом из современных форматов САПР (PCAD, OrCAD, Protel или гербер-файл) в котором содержится информация об окнах (апертурах), а также прорисован контур трафарета и перфорация для натяжения на рамке принтера.

В том случае, если у Вас появятся вопросы, связанные с проектированием трафаретов, групповых заготовок печатных плат, видами реперных знаков для ручного или автоматического совмещения, Вы можете обратиться в наш технический отдел за бесплатной консультацией по всем интересующим Вас вопросам.

Наши специалисты подробно проконсультируют Вас по техническим вопросам и дадут советы по проектированию трафаретов с учетом требований конкретных линий автоматического монтажа, на которых планируется использование изготавливаемого трафарета.
