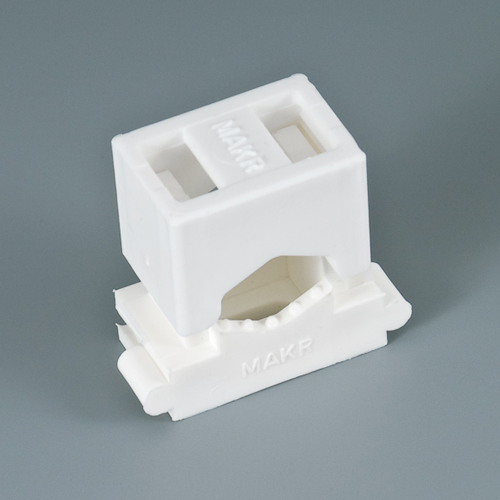

Универсальный зажим для крепления кабеля
Техническое описание PDF
Цвет белый
Температура эксплуатации от -40 °C до +85 °C
Температура монтажа от +5 °C до +40 °C
Горючесть подавляет горение

Универсальный зажим кабеля UDO служит для надёжного крепления кабеля диаметром до 14 мм.

  • конструкция MAKRplast UDO позволяет изолировать кабель от поверхности монтажа
  • монтаж осуществляеться с помощью шурупа (самореза)
  • для удобства и простоты монтажа боковые крепления, позволяют надежно крепить зажимы между собой
  • материал зажима противостоит маслянным и кислым средам, солям и ультрафиолету

Универсальный зажим для крепления кабеля - монтаж

  1. Просверлить отверстие под дюбель
  2. Вбить дюбель в отверстие
  3. Приложить зажим UDO установочной частью к месту монтажа, совместить отверстия и прикрутить шурупом
  4. Вставить кабель или провод в зажим UDO и зафиксировать его защелкой
ТипНаименованиеa, ммb, ммc, ммd, ммe, ммf, ммg, ммh, ммi, мм
Универсальный зажим для крепления кабеля рис.1 UDO 14 24 15 8 17 17 24 17 4,5 11
