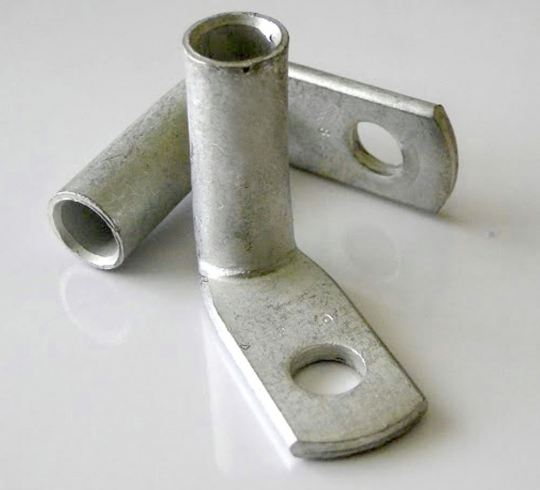

Наконечники кабельные медные луженые ТМЛ (90°)
Техническое описание PDF
Материал электротехническая медь ма­рки М2
Диаметр соответствует ГОСТ 7386-80
Предназначены для оконцевания опрессовкой медных кабелей и проводов. Материал изготовления электротехническая медь ма­рки М2. Покрытие: электролитическое лужение. Диаметр трубной части угловых наконечников соответствует ГОСТ 7386-80. Монтаж в труднодоступных местах и ограниченном рабочем пространстве
tml90 1
НаименованиеСечение (мм²)ВинтРазмеры (мм)
        D L B h d d1
ТМЛ (90°) 10-6-5 10 10 М 6 6,4 28.0 14.0 22.0 8.0 5.0
ТМЛ (90°) 16-8-6 16 16 М 8 8,4 36.0 16.0 23.0 9.0 6.0
ТМЛ (90°) 25-8-8 35 25 М 8 8,4 37.0 16.0 31.0 11.0 8.0
ТМЛ (90°) 35-10-9 35 35 М 10 10,5 40.0 20.0 36.0 12.0 9.0
ТМЛ (90°) 50-8-11 75 50 М 8 8,4 44,5 22,0 38,0 14,0 11,0
ТМЛ (90°) 50-10-11 75 50 М 10 10,5 44.5 22.0 38.0 14.0 11.0
ТМЛ (90°) 70-10-13 95 70 М 10 10,5 46.0 24.0 42.0 16.0 13.0
