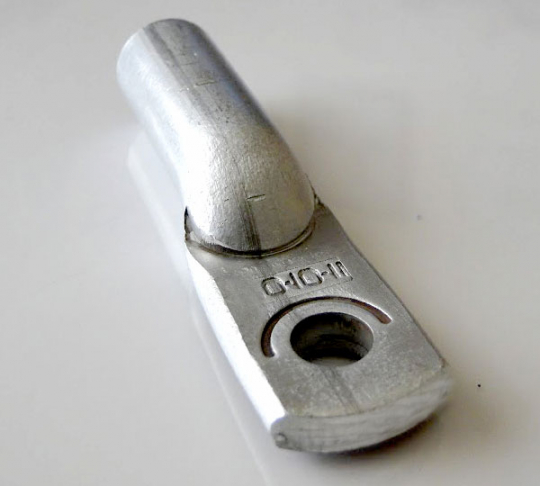

Наконечники кабельные алюминиевые ТА
Техническое описание PDF
Материал марки АДОМ и АД1М по ГОСТ 18475
Рабочее напряжение до 35 кВ

Наконечники кабельные алюминиевые (ТА) изготавливаются по ГОСТ 9581-80. Применяются для оконцевания проводов и кабелей с алюминиевыми жилами сечением 16-3000 кв.мм, максимальное напряжение до 35 кВ.
Закрепляются на жилах методом опрессовки. Наконечники с климатическим исполнением УХЛ3 не имеют защитного металлопокрытия.

Для производства наконечников используется алюминиевая труба марки АДОМ и АД1М по ГОСТ 18475.

tam

Наименование

Сечение (мм²)

Винт

Размеры (мм)



D

B

L

d

d1

ТА 10-8-4,5

10

М 8

8,4

16,5

54

8,5

4,5

ТА 16-8-5,4

16

М 8

8,4

16,5

59

10

5,4

ТА 25-8-7

25

М 8

8,4

18

62

12

7

ТА 35-10-8

35

М 10

10,5

20

68

14

8

ТА 50-10-9

50

М 10

10,5

23

75

16

9

ТА 70-10-11

70

М 10

10,5

25

86

19

11

ТА 70-10-12

70

М 10

10,5

25

86

18

12

ТА 70-12-12

70

М 12

13

25

86

18

12

ТА 95-12-13

95

М 12

13

28

89

20

13

ТА 120-12-14

120

М 12

13

33

96

22

14

ТА 150-12-17

150

М 12

13

34

107

24

17

ТА 150-16-17

150

М 16

17

34

107

24

17

ТА 185-16-19

185

М 16

17

36

116

26

19

ТА 185-18-19

185

М 18

19

36

116

26

19

ТА 240-20-20

240

М 20

21

40

126

28

20

ТА 300-20-24

300

М 20

21

48

145

32

24
