Комплекты заземления для термоусаживаемых муфт
Техническое описание PDF
Основные характеристики

Комплект паяного и непаяного заземления для термоусаживаемых муфт предназначен для монтажа узлов заземления на кабеля 1 и 10 кВ с изоляцией из маслопропитанной бумаги, пластика, сшитого полиэтилена и резины.

Используется для расширения функционала муфт, монтируемых на кабель без брони и ленточного экрана для монтажа на кабель с броней. Совместим с муфтами производства ООО "Группа МЕТТАТРОН", а также с аналогичными.


Спецификация

Маркировка

кВ

Тип монтажа

Тип муфтыТип изоляцииТип экрана
КНЗк-1(16/50)
КНЗк-1(70/240)
1 непаяный концевые маслопропитанная бумага / пластмасса / резина универсальный
КНЗс-1(16/50)
КНЗс-1(70/240)
1 непаяный соединительные маслопропитанная бумага / пластмасса / резина универсальный
КНЗс-1(16/50)
КНЗс-1(70/240)
1 паяный соединительные маслопропитанная бумага / пластмасса / резина универсальный
КУЗк-10(35/50)
КУЗк-10(70/120)
КУЗк-10(150/240)
10 универсальный концевые маслопропитанная бумага экран из свинца или аллюмия
КУЗк-10(35/50)
КУЗк-10(70/120)
КУЗк-10(150/240)
10 универсальный соединительные маслопропитанная бумага экран из свинца или аллюмия
КУЗк-10(35/50)
КУЗк-10(70/120)
КУЗк-10(150/240)
10 непаяный концевые сшитый полиэтилен проволочный экран
КУЗк-10(35/50)
КУЗк-10(70/120)
КУЗк-10(150/240)
10 непаяный соединительные сшитый полиэтилен проволочный экран
КУЗк-10(35/50)
КУЗк-10(70/120)
КУЗк-10(150/240)
10 непаяный концевые сшитый полиэтилен ленточный экран
КУЗк-10(35/50)
КУЗк-10(70/120)
КУЗк-10(150/240)
10 непаяный соединительные сшитый полиэтилен ленточный экран
КНЗк-1(16/50)
НРППД №2 16-25 мм² 2 шт
Провод заземления  ПМЛ 16 мм² 0,5 м
Наконечник под обжим 25 мм² 1 шт
Проволока стальная  оцинкованная Ø1,0 мм 1 м
КНЗк-1(70/240)
НРППД №4 70-120 мм² 2 шт
Провод заземления  ПМЛ 25 мм² 0,5 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная  оцинкованная Ø1,0 мм 1 м
КНЗс-1(16/50)
НРППД №2 16-25 мм² 4 шт
Провод заземления  ПМЛ 16 мм² 0,7 м
Проволока стальная  оцинкованная Ø1,0 мм 2 м
КНЗс-1(70/240)
НРППД №4 70-120 мм² 4 шт
Провод заземления  ПМЛ 25 мм² 0,7 м
Проволока стальная  оцинкованная Ø1,0 мм 2 м
КПЗк-1(16/50)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления  ПМЛ 16 мм² 0,5 м
Наконечник под обжим 25 мм² 1 шт
Проволока стальная  оцинкованная Ø1,0 мм 1 м
КПЗк-1(70/240)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления  ПМЛ 25 мм² 0,5 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная  оцинкованная Ø1,0 мм 1 м
КПЗс-1(16/50)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления  ПМЛ 16 мм² 0,7 м
Проволока стальная  оцинкованная Ø1,0 мм 2 м
КПЗс-1(70/240)
Припой А 30 гр 1 шт
Припой ПОС-30 25 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления  ПМЛ 25 мм² 0,7 м
Проволока стальная  оцинкованная Ø1,0 мм 2 м
КУЗк-10(35/50)
НРППД №3 35-50 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления  ПМЛ 16 мм²  0,8 м
Наконечник под обжим 25 мм² 1 шт
Проволока стальная  оцинкованная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗк-10(70/120)
НРППД №4 70-120 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления  ПМЛ 25 мм²  0,8 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная  оцинкованная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗк-10(150/240)
НРППД №5 150-240 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 1 шт
Жир паяльный 10 гр 1 шт
Провод заземления  ПМЛ 25 мм²  0,8 м
Наконечник под обжим 35 мм² 1 шт
Проволока стальная  оцинкованная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗс-10(35/50)
НРППД №3 35-50 мм² 4 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления  ПМЛ 16 мм² 1,2 м
Проволока стальная  оцинкованная Ø1,0 мм 4 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗс-10(70/120)
НРППД №4 70-120 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления  ПМЛ 25 мм² 1,2 м
Проволока стальная  оцинкованная Ø1,0 мм 4 м
Салфетка техническая 400 мм х 400 мм 1 шт
КУЗс-10(150/240)
НРППД №5 150-240 мм² 2 шт
Припой А 30 гр 1 шт
Припой ПОС-30 50 гр 2 шт
Жир паяльный 10 гр 2 шт
Провод заземления  ПМЛ 25 мм² 1,2 м
Проволока стальная  оцинкованная Ø1,0 мм 4 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗк-10(35/50)
НРППД №3 35-50 мм² 1 шт
Наконечник под обжим 25 мм² 1 шт
Провод заземления  ПМЛ 16 мм² 0,8 м
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗк-10(70/120)
НРППД №4 70-120 мм² 1 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления  ПМЛ 25 мм² 0,8 м
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗк-10(150/240)
НРППД №5 150-240 мм² 1 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления  ПМЛ 25 мм² 0,8 м
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗс-10(35/50)
НРППД №3 35-50 мм² 2 шт
Провод заземления  ПМЛ 16 мм² 1,2 м
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗс-10(70/120)
НРППД №4 70-120 мм² 2 шт
Провод заземления  ПМЛ 25 мм² 1,2 м
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗс-10(150/240)
НРППД №5 150-240 мм² 2 шт
Провод заземления  ПМЛ 25 мм² 1,2 м
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭк-10(35/50)
НРППД №3 35-50 мм² 1 шт
НРППД №2 16-25 мм² 3 шт
Наконечник под обжим 25 мм² 1 шт
Провод заземления  ПМЛ (0.8 м) 16 мм² 1 шт
Провод заземления  ПМЛ (0.14 м) 6 мм² 3 шт
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭк-10(70/120)
НРППД №4 70-120 мм² 1 шт
НРППД №3 35-50 мм² 3 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления  ПМЛ (0.8 м) 25 мм² 1 шт
Провод заземления  ПМЛ (0.14 м) 16 мм² 3 шт
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭк-10(150/240)
НРППД №5 150-240 мм² 1 шт
НРППД №3 35-50 мм² 3 шт
Наконечник под обжим 35 мм² 1 шт
Провод заземления  ПМЛ (0.8 м) 25 мм² 1 шт
Провод заземления  ПМЛ (0.14 м) 16 мм² 3 шт
Проволока медная Ø1,0 мм 1 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭс-10(35/50)
НРППД №3 35-50 мм² 2 шт
НРППД №2 16-25 мм² 6 шт
Провод заземления  ПМЛ (1.2 м) 16 мм² 1 шт
Провод заземления  ПМЛ (0.14 м) 6 мм² 6 шт
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭс-10(70/120)
НРППД №4 70-120 мм² 2 шт
НРППД №3 35-50 мм² 6 шт
Провод заземления  ПМЛ (1.2 м) 25 мм² 1 шт
Провод заземления  ПМЛ (0.14 м) 16 мм² 6 шт
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт
КНЗЛЭс-10(150/240)
НРППД №5 150-240 мм² 2 шт
НРППД №3 35-50 мм² 6 шт
Провод заземления  ПМЛ (1.2 м) 25 мм² 1 шт
Провод заземления  ПМЛ (0.14 м) 16 мм² 6 шт
Проволока медная Ø1,0 мм 2 м
Салфетка техническая 400 мм х 400 мм 1 шт

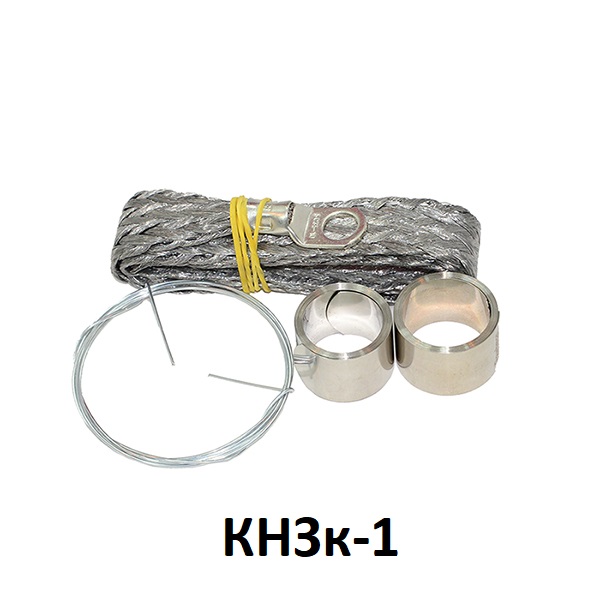

КНЗк-1  Комплект непаяного заземления концевой 1 кВ Непаяный комплект заземления на концевую муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

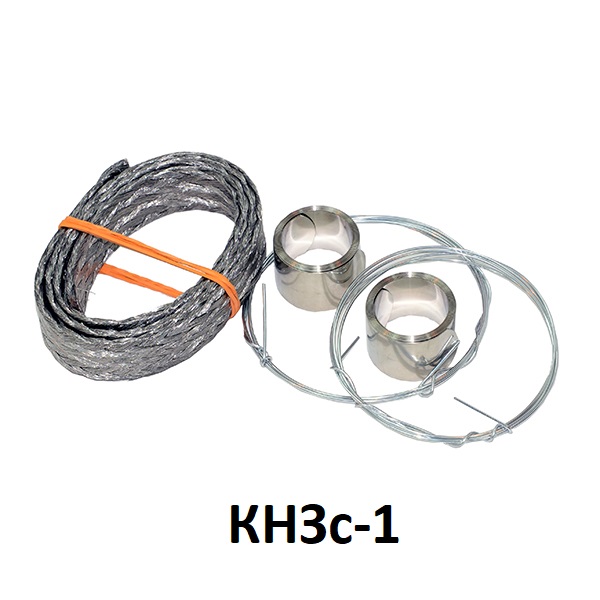

КНЗс-1  knzs 1 Непаяный комплект заземления на соединительную муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

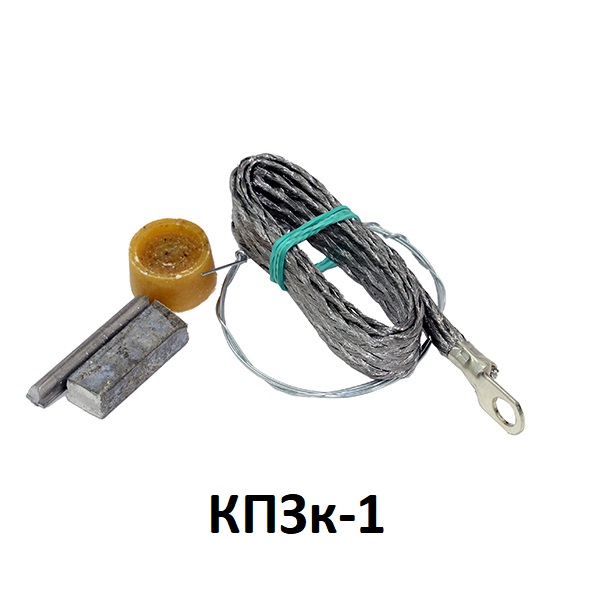

КПЗк-1  kpzk 1 Паяный комплект заземления на концевую муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

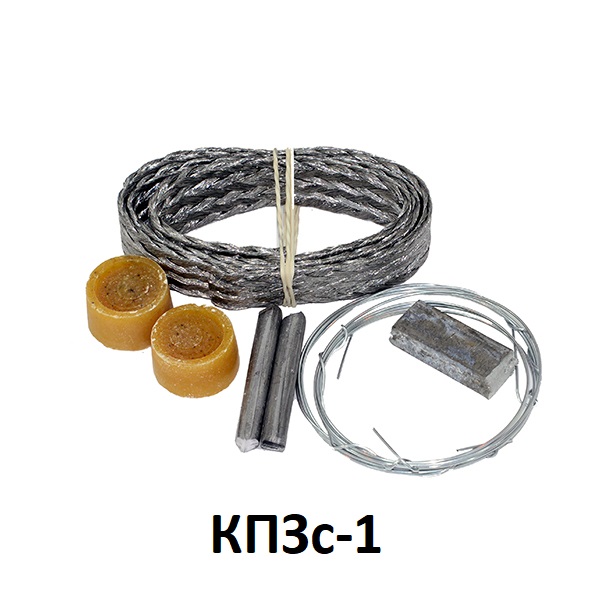

КПЗс-1  kpzs 1 Паяный комплект заземления на соединительную муфту для кабеля до 1 кВ с изоляцией из маслопропитанной бумаги, пластмассы, ПВХ или резины.

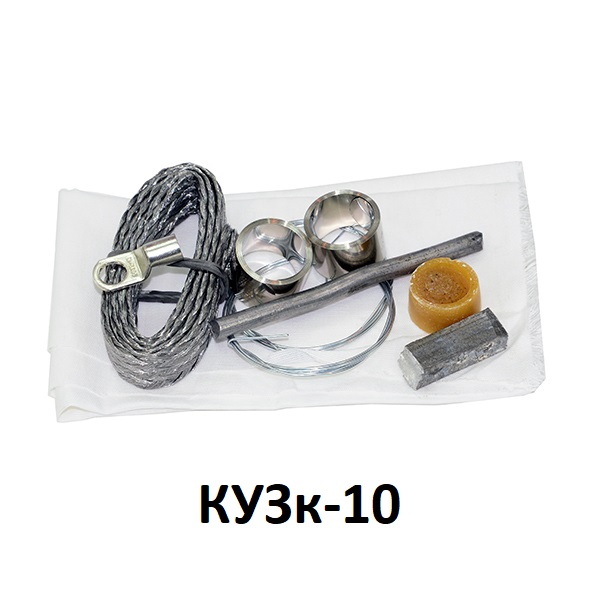

КУЗк-10  kuzk 10 Универсальный (паяный и непаяный) комплект заземления на концевую муфту для кабеля до 10 кВ с изоляцией из маслопропитанной бумаги с экраном из свинца или аллюминия.

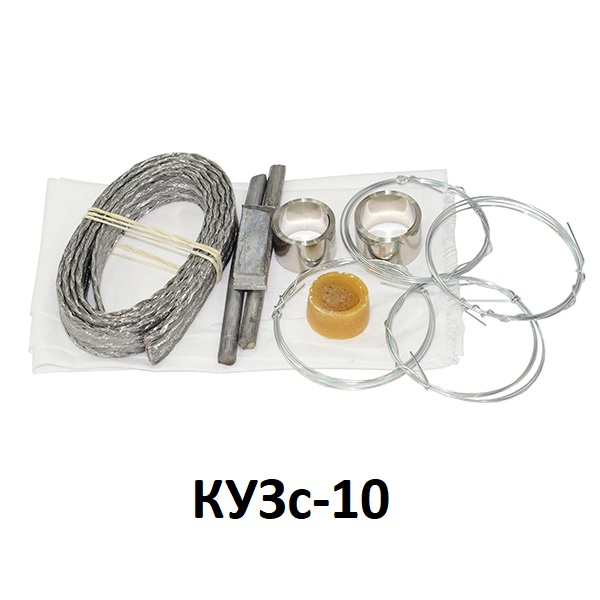

КУЗс-10  kuzs 10 Универсальный (паяный и непаяный) комплект заземления на соединительную муфту для кабеля до 10 кВ с изоляцией из маслопропитанной бумаги с экраном из свинца или аллюминия.

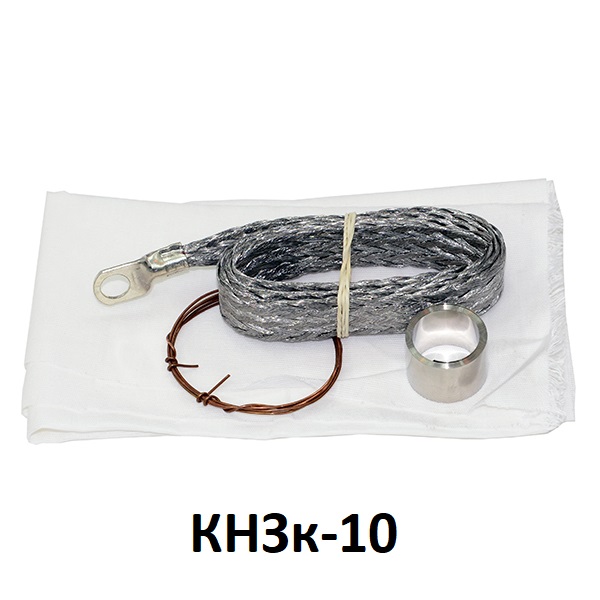

КНЗк-10  knzk 10 Непаяный комплект заземления на концевую муфту для кабеля до 10 кВ с изоляцией из сшитого полиэтилена с проволочным экраном.

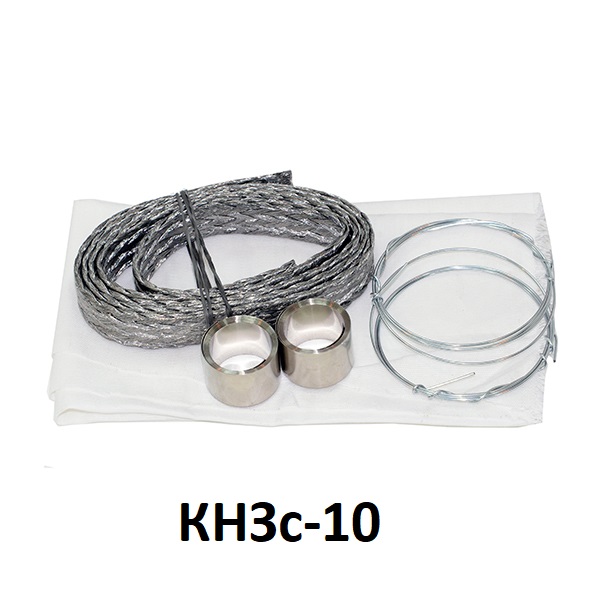

КНЗс-10  knzs 10 Непаяный комплект заземления на соединительную муфту для кабеля до 10 кВ с изоляцией из сшитого полиэтилена с проволочным экраном.

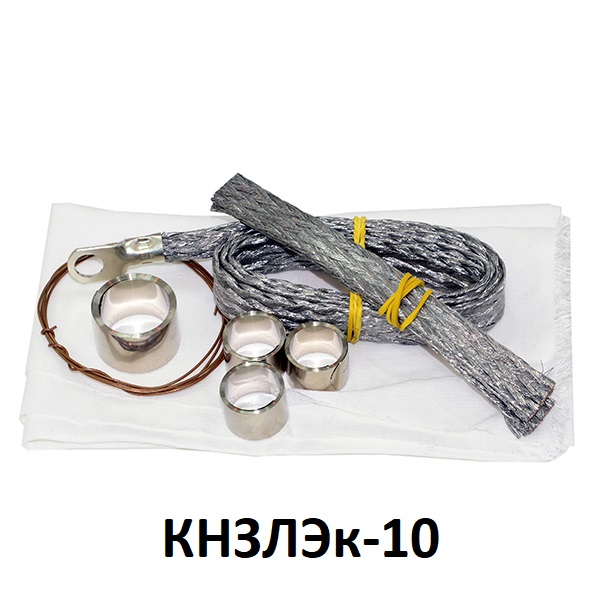

КНЗЛЭк-10  knzlek 10 Непаяный комплект заземления на концевую муфту для кабеля до 10 кВ с изоляцией из сшитого полиэтилена с ленточным экраном.

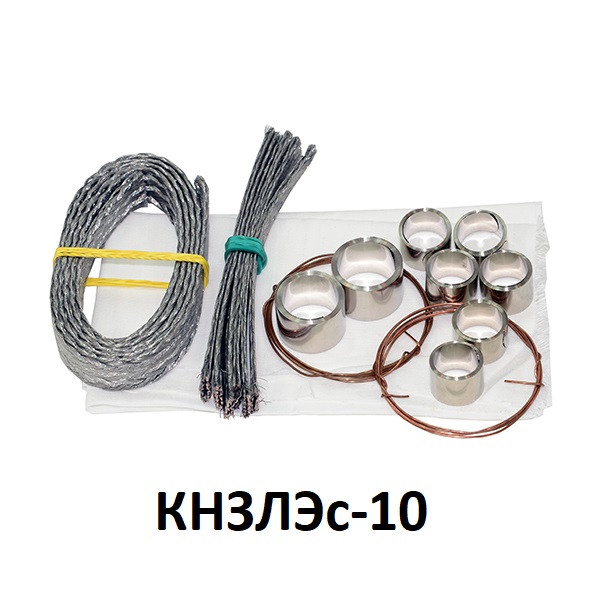

КНЗЛЭс-10  knzles 10 Непаяный комплект заземления на соединительную муфту для кабеля до 10 кВ с изоляцией из сшитого полиэтилена с ленточным экраном.
