ОПЭТ-ППС Raychman® - Кабельная оплётка из ПЭТ полотняного плетения самозаворачивающаяся
Техническое описание PDF
Основные характеристики

Материал: Монофиламентные и мультифиламентные нити из полиэтилентерефталата (ПЭТ, полиэстер)
Диапазон эксплуатационных температур: от -50°С до +150°С
Температура плавления оплётки: > 200°С
Горючесть: Не поддерживает горения. Класс горючести, не хуже чем UL94-V2
Базовый цвет: Черный (другие цвета доступны под заказ)
Размерный ряд: Внутренний диаметр от 3,0 до 50 мм в свободно-закрученном состоянии.
Рекомендуемый метод резки: Горячий рез

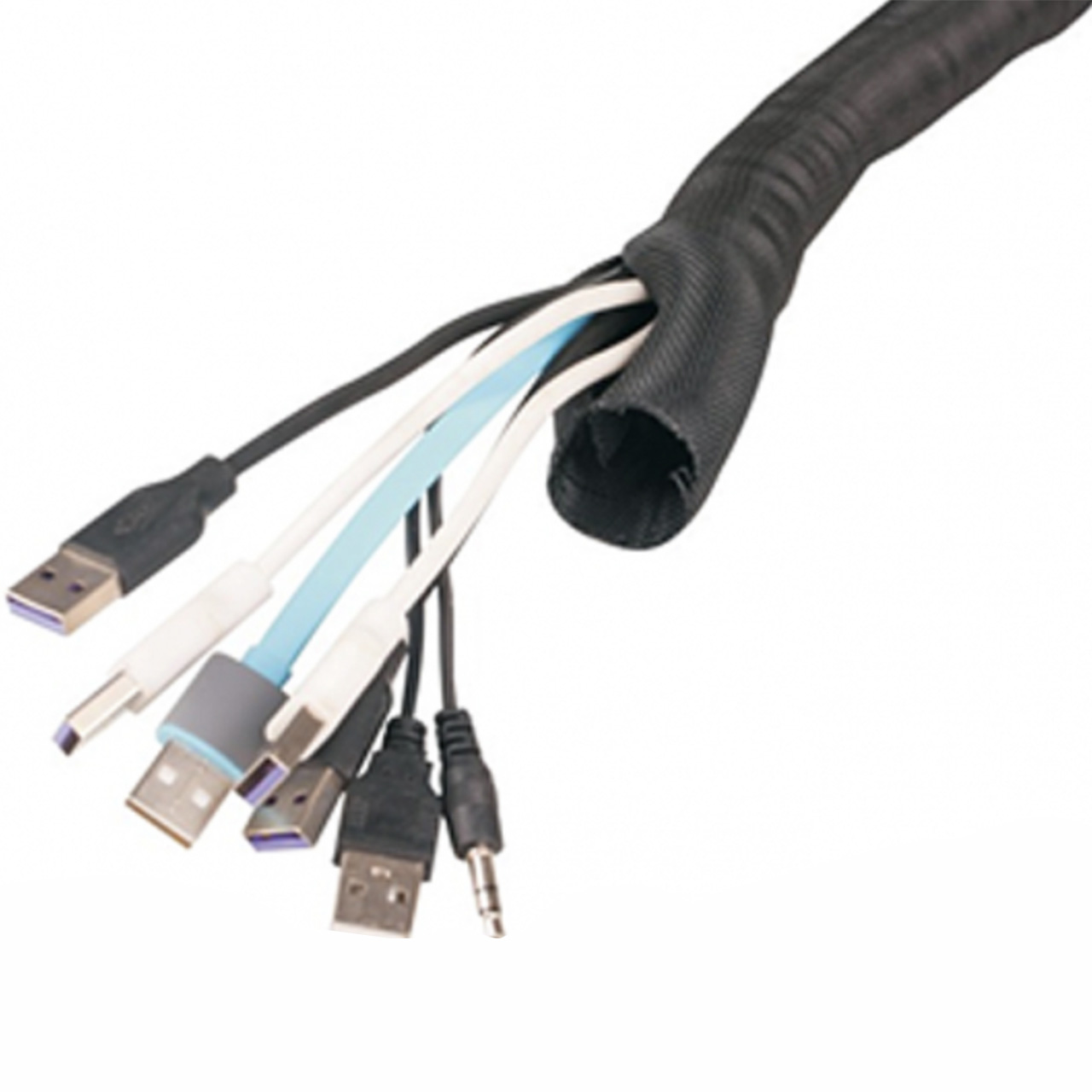

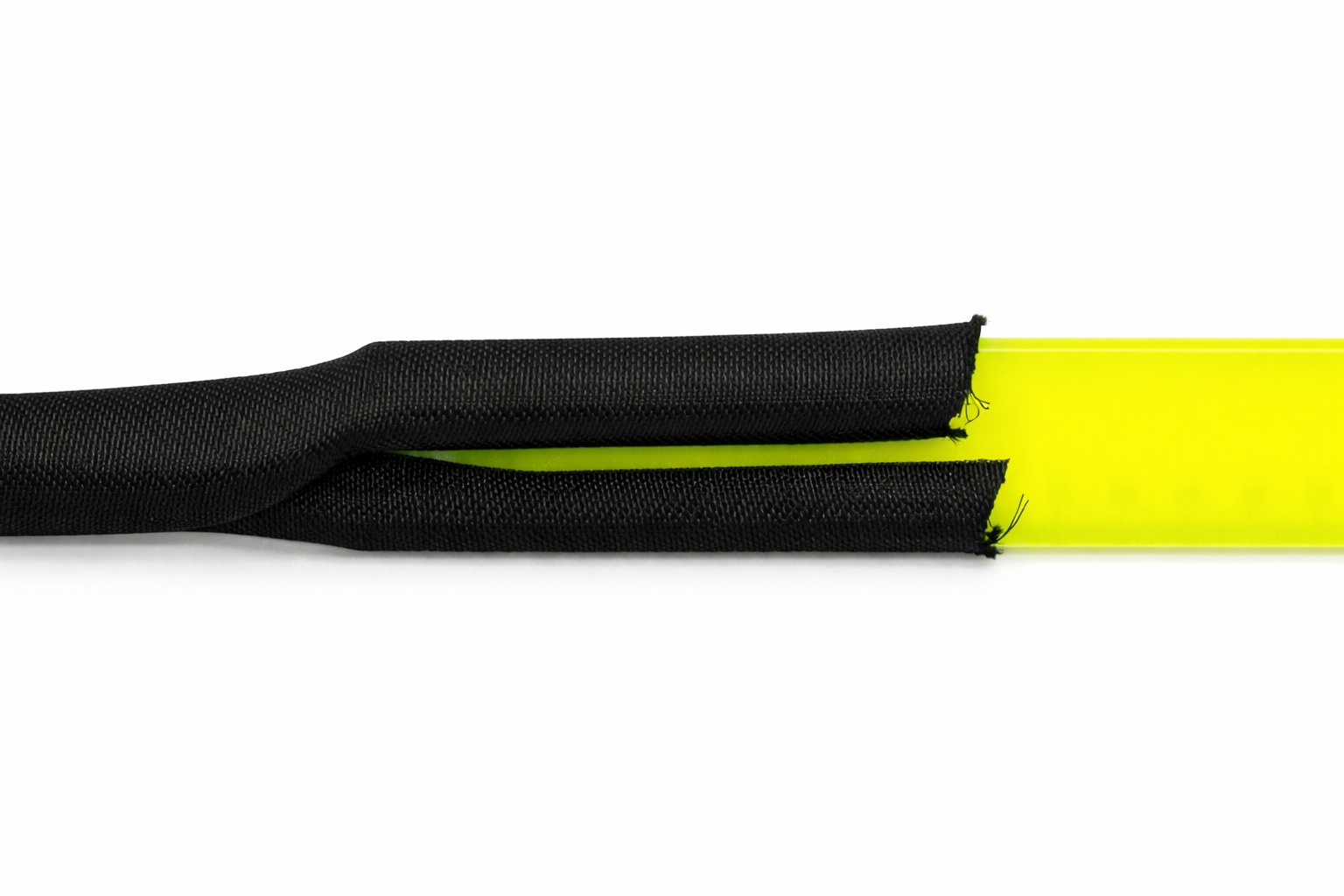

Назначение: Самозаворачивающаяся кабельная оплётка ОПЭТ-ППС Raychman® предназначена для механической защиты проводов, кабелей, шлангов от истирания, различных механических повреждений и порезов, а также для их менеджмента (укладки и распределения), формирования кабельных жгутов. По сути, представляет из себя текстильный рукав из плотного полиэстера. Самозаворачивающаяся конструкция кабельной оплётки обеспечивает удобство при формировании кабельных жгутов и пучков, а также при их дальнейшем обслуживании. Стягивая провода и кабели, плотная оплётка дополнительно помогает избежать дребезжания компонентов жгута при вибрации. Оплётка является многоразовой, предусматривает возможность лёгкого демонтажа и перемонтажа кабельных жгутов или их сегментов при необходимости. Изделие обладает хорошей огнестойкостью, стойкостью к истиранию, мягкостью, стойкостью к воздействию окружающей среды, умеренной стойкостью к агрессивным химическим веществам, в том числе к минеральным маслам, что позволяет применять оплётку для защиты и менеджмента проводов, кабелей, шлангов при промышленном производстве электротехнического оборудования и различных видов подвижного транспорта: лифтовые и эскалаторные системы, железнодорожный подвижной состав, автомобилестроение, авиация, строительная техника и т.д.

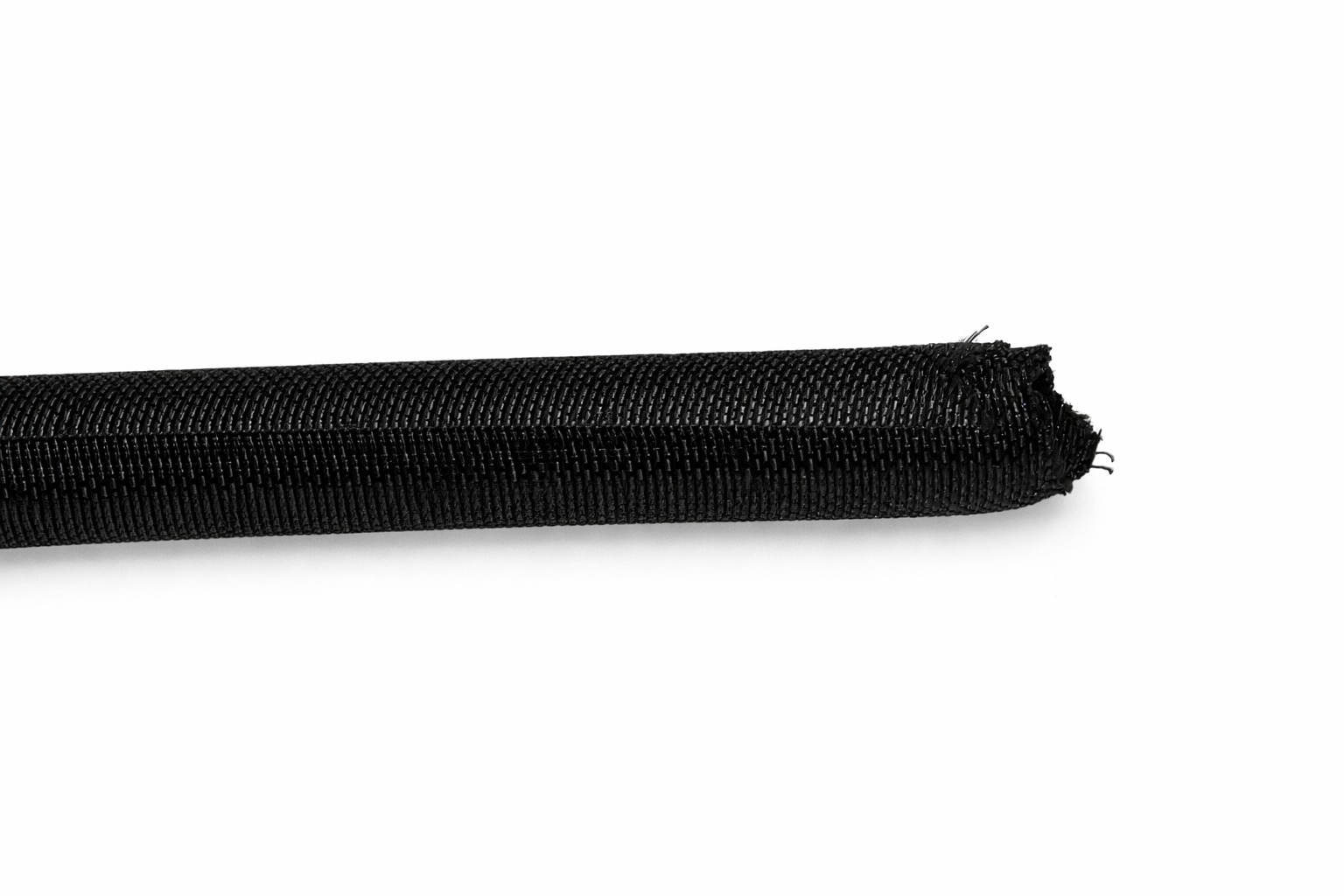

Рекомендации: Плотная полотняная структура оплётки ОПЭТ-ППС Raychman® не обеспечивает герметичности и не защищает полностью провода от проникновения жидкостей и воздействия агрессивных сред, однако способна защитить провода от брызг и случайного попадания отдельных капель различных жидкостей. По сравнению с сетчатыми оплётками ОПЭТ-ППС Raychman® хуже отводит тепло от жгута и имеет больший вес, но благодаря плотному тканному плетению лучше защищает его содержимое от физических воздействий и обеспечивает большее удобство при монтаже. Особенность плетения оплётки допускает её частичное самопроизвольное расплетание по краям при отрезе. Для избежания данного нежелательного явления рекомендуется не отрезать очень короткие отрезки оплётки, а также производить рез "горячим" способом, чтобы сплавленные между собой волокна формировали плотные торцы оплётки, препятствуя её расплетанию. При использовании кабельной оплётки в целях, не подразумевающих необходимости её последующего демонтажа, рекомендуется фиксировать концы такой оплётки на кабелях и проводах с помощью термоусаживаемых трубок, термоусаживаемых оплёток или пластиковых кабельных стяжек. При выборе нужного размера оплётки для формирования жгута нужно принимать во внимание, что хорошая фиксация проводов в жгуте достигается при перехлёстывании краёв оплётки друг с другом не менее чем на 25% от её окружности.



Размерный ряд оплёток

Примерный внутренний
диаметр оплётки в
свободно свёрнутом виде, мм

Рекомендуемый диаметр жгута

Количество в
рулоне, м

Минимум, мм

Максимум, мм

ОПЭТ-ППС 5

5,0

3,0

6,0

50

ОПЭТ-ППС 8

8,0

5,0

9,0

50

ОПЭТ-ППС 10

10,0

8,0

11,0

50

ОПЭТ-ППС 13

13,0

10,0

14,0

50

ОПЭТ-ППС 15

15,0

13,0

17,0

50

ОПЭТ-ППС 19

19,0

16,0

20,0

25

ОПЭТ-ППС 25

25,0

22,0

27,0

25

ОПЭТ-ППС 29

29,0

26,0

31,0

25

ОПЭТ-ППС 32

32,0

29,0

34,0

25

ОПЭТ-ППС 38

38,0

32,0

40,0

25

ОПЭТ-ППС 50

50,0

44,0

52,0

25
