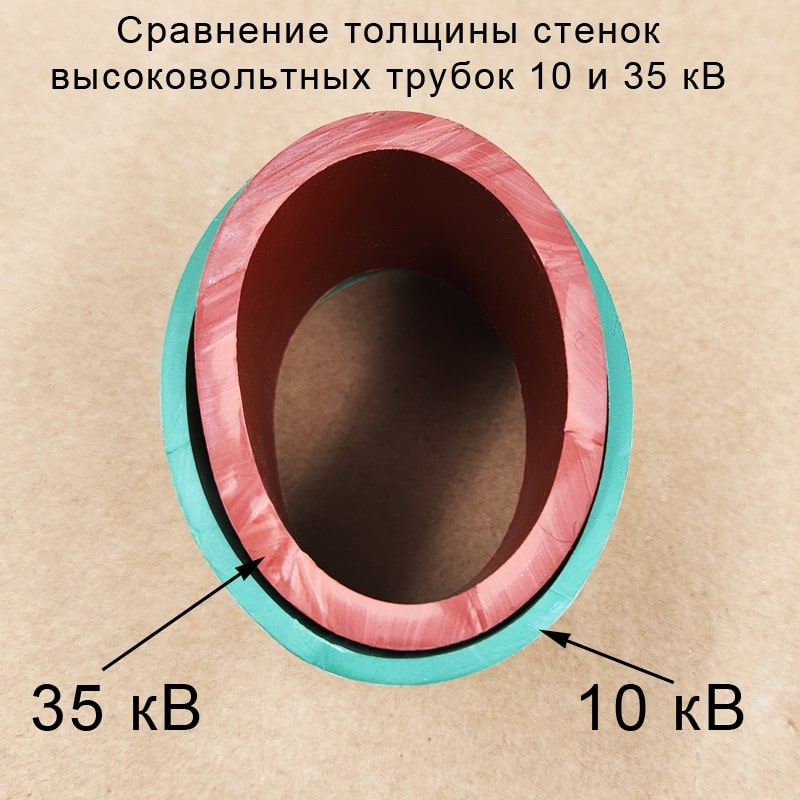

Рекомендации по эксплуатации: Температура начальной усадки трубки TCT HV10 Raychman® составляет от 70°С, а температура полной усадки 125°С. Из-за более толстых стенок, чем у обычных трубок, полная термическая усадка этой трубки происходит медленно, при температурах выше 120°C. Для равномерной усадки трубок рекомендуется использовать тепловой фен или осуществлять усадку в печи при 120°C. Рекомендуется предварительно прогревать медные шины перед усадкой трубок для компенсации повышенного отвода тепла через металл.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д.

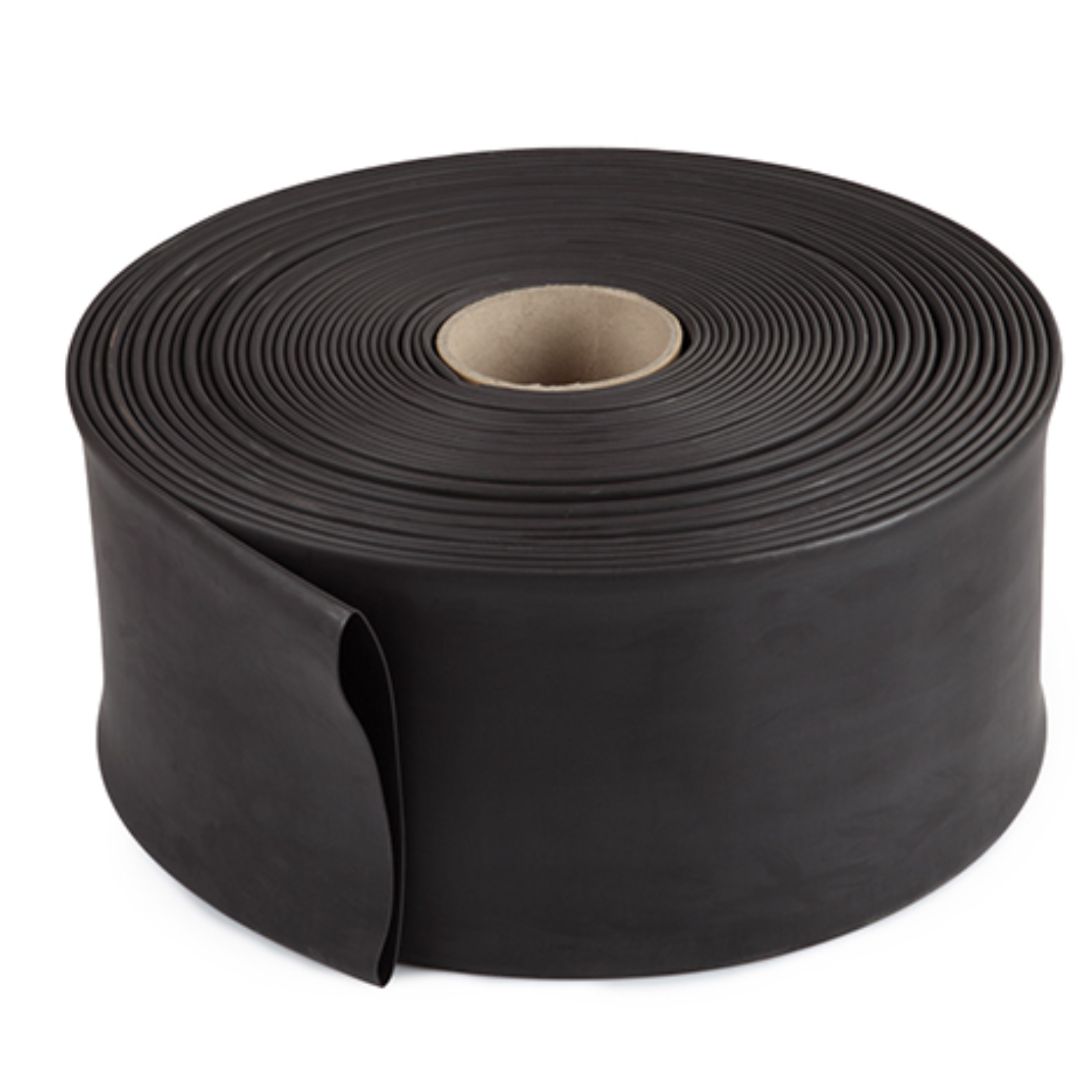

Упаковка: Трубка поставляется в бухтах по 25 метров на картонных катушках или шпулях. Бухты могут быть упакованы в картонные коробки или упаковочную плёнку.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
| Тип | Среднестенная |
| Основной материал | Полиолефин |
| Наличие клеевого слоя | Нет |
| Электрическая прочность, кВ/мм | ≥ 25 |
| HF (безгалогенная) | Не нормируется |
| LS (пониженное дымовыделение) | Не нормируется |
| Продольная усадка | До 10% |
| Химстойкость | Умеренная |
| Стойкость к ГСМ | Умеренная |

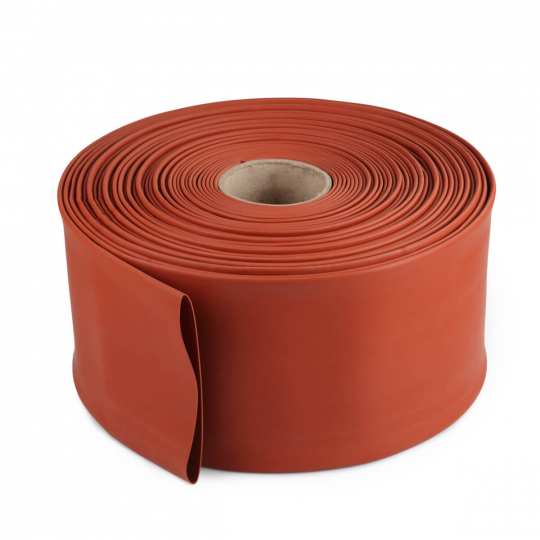

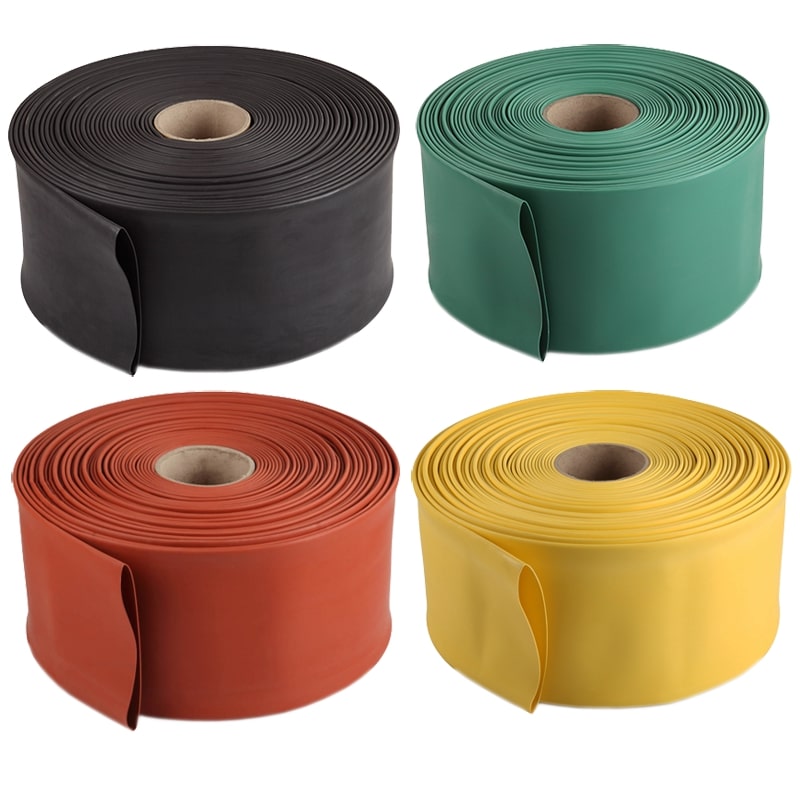

| Стандартные цвета | Кирпично-красный, чёрный, зелёный, жёлтый, синий |
| Размерный ряд (до усадки) | 15 – 300 мм |
| Соответствие стандарту ROHS | Да |
| Стандартная упаковка | Бухта |
Таблица 1. Размерный ряд термоусаживаемых трубок TCT HV10 Raychman®
|
Размерный ряд для заказа |
Внутренний диаметр при поставке, мм |
После полной усадки |
Длина бухты, м |
|
|
Внутренний диаметр, мм |
Толщина стенки, мм |
|||
|
ТСТ HV10 - 15/7 |
15 ± 0,8 |
≤ 7 |
2,5 ± 0,2 |
25 |
|
ТСТ HV10 - 20/9 |
20 ± 0,8 |
≤ 9 |
2,5 ± 0,2 |
25 |
|
ТСТ HV10 - 25/13 |
25 ± 0,8 |
≤ 13 |
2,5 ± 0,2 |
25 |
|
ТСТ HV10 - 30/13 |
30 ± 0,8 |
≤ 13 |
2,5 ± 0,2 |
25 |
|
ТСТ HV10 - 35/15 |
35 ± 0,8 |
≤ 15 |
2,5 ± 0,2 |
25 |
|
ТСТ HV10 - 40/17 |
40 ± 1,0 |
≤ 17 |
2,5 ± 0,2 |
25 |
|
ТСТ HV10 - 50/22 |
50 ± 2,0 |
≤ 22 |
2,5 ± 0,2 |
25 |
|
ТСТ HV10 - 60/27 |
60 ± 3,0 |
≤ 27 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 65/27 |
65 ± 3,0 |
≤ 27 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 70/34 |
70 ± 3,0 |
≤ 34 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 75/34 |
75 ± 3,0 |
≤ 34 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 80/34 |
80 ± 3,0 |
≤ 34 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 85/35 |
85 ± 3,0 |
≤ 35 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 100/45 |
100 ± 4,0 |
≤ 45 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 120/54 |
120 ± 4,0 |
≤ 54 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 150/67 |
150 ± 4,0 |
≤ 67 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 180/78 |
180 ± 5,0 |
≤ 78 |
2,8 ± 0,3 |
25 |
|
ТСТ HV10 - 210/90 |
210 ± 5,0 |
≤ 90 |
2,8 ± 0,3 |
20 |
|
ТСТ HV10 - 230/100 |
230 ± 5,0 |
≤ 100 |
3,80 ± 0,3 |
20 |
|
ТСТ HV10 - 300/150 |
300 ± 5,0 |
≤ 150 |
3,80 ± 0,3 |
15 |
