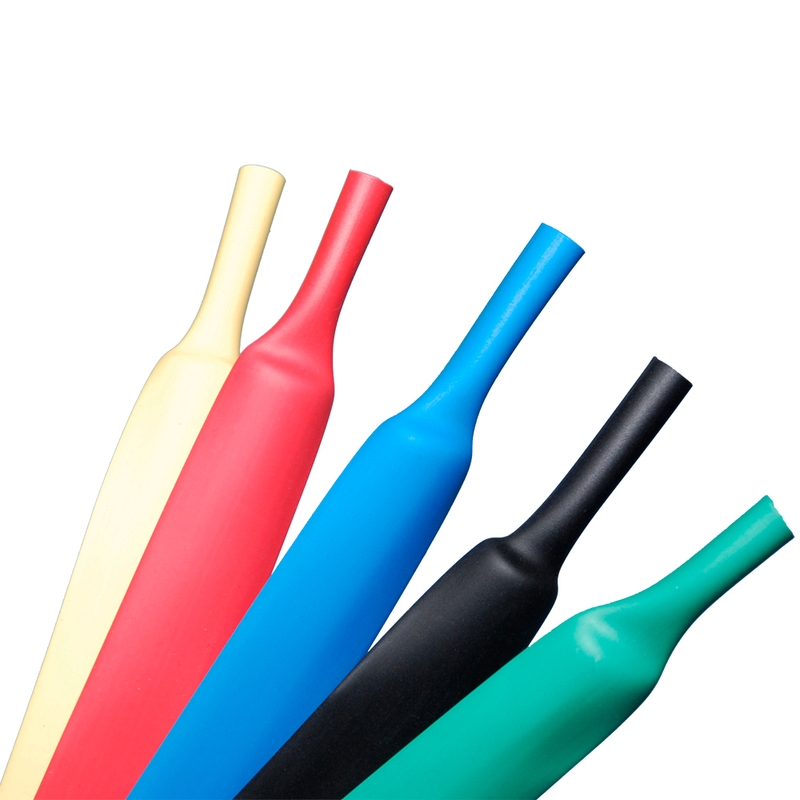

Краткое описание продукции: Гибкая безгалогенная тонкостенная изоляционная термоусаживаемая трубка, изготовленная методом экструзии из композиции полиолефинов, не подавляющих горения.

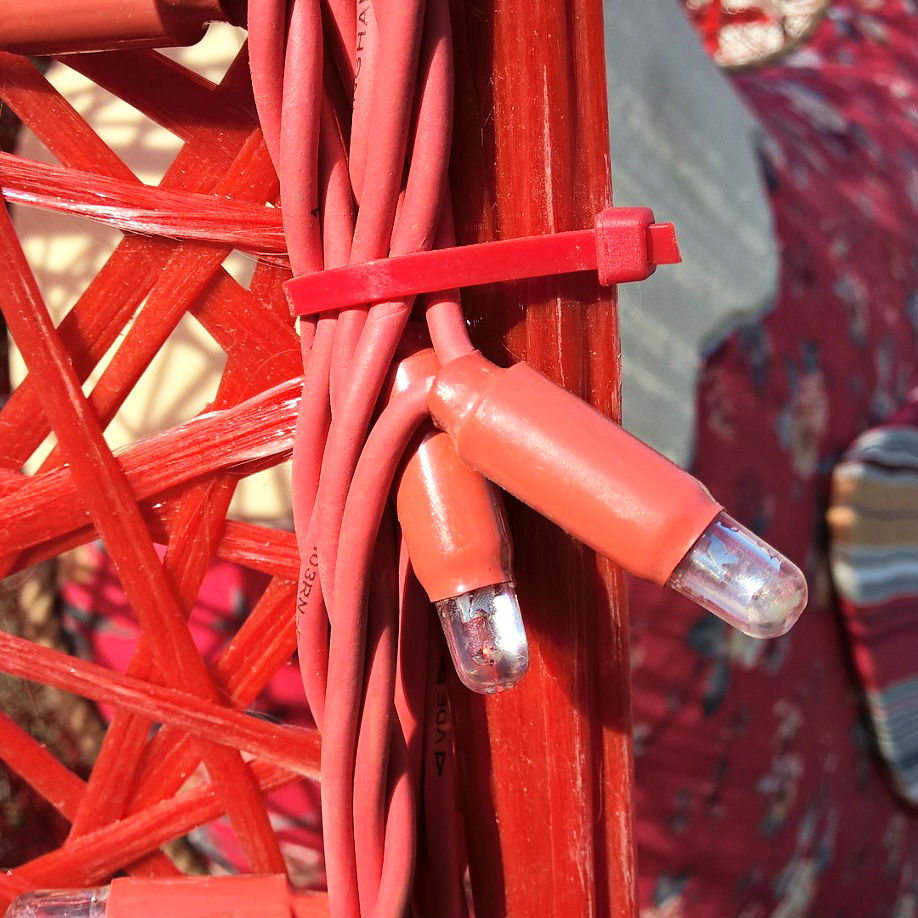

Назначение: Электроизоляционные термоусаживаемые трубки ТУТ являются трубками эконом класса с минимальными требованиями к ихтехническим характеристикам. Трубки применяются для электрической изоляции жил проводов, кабелей, контактных соединений, компонентов электрического оборудования, эксплуатируемого при напряжении до 600 В. Также трубки могут применяться для защиты проводников от коррозии, обеспечения дополнительной механической прочности узлам и соединениям, для маркировки изделий и контактов.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +50°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условияхранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д.
Упаковка: Трубка поставляется в бухтах по 25, 50, 100 метров (в зависимости от диаметра) на картонных шпулях или картонныхсердечниках. Бухты могут быть упакованы в картонные коробки и в упаковочную плёнку.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
Дополнительные технические характеристики:
| Параметр | Метод испытания | Результат |
|---|---|---|
| Предел прочности на разрыв | ASTM D2671 | не менее 10,4 МПа |
| Относительное удлинение до разрыва | ASTM D2671 | ≥ 200% |
| Предел прочности на разрыв после теплового старения | ASTM D2671 (+136°C х 168 ч) | не менее 7,3 МПа |
| Относительное удлинение до разрыва после теплового старения | ASTM D2671 (+136°C х 168 ч) | ≥ 100% |
| Плотность | ASTM D792 | 1,15 г/см³ |
| Электрическая прочность | IEC 243 | ≥ 15 кВ/мм |
| Объёмное удельное сопротивление | IEC 93 | ≥ 1 × 10¹⁴ Ом·см |
Размерный ряд для заказа, мм |
До усадки |
После усадки |
Упаковка в рулоне, м.* |
||
Внутренний диаметр, мм |
Толщина стен- ки, мм |
Внутренний диаметр, мм |
Толщина стенки, мм |
||
Ø 16 |
≥ 16 |
0,25 +/-10% |
≤ 8,0 |
0,50 +/-10% |
25-50-100 |
Ø 18 |
≥ 18 |
0,27 +/-10% |
≤ 9,0 |
0,55 +/-10% |
25-50-100 |
Ø 20 |
≥ 20 |
0,30 +/-10% |
≤ 10,0 |
0,60 +/-10% |
25-50-100 |
Ø 25 |
≥ 25 |
0,30 +/-10% |
≤ 12,5 |
0,60 +/-10% |
25 |
Ø 30 |
≥ 30 |
0,30 +/-10% |
≤ 15,0 |
0,60 +/-10% |
25 |
Ø 35 |
≥ 35 |
0,32 +/-10% |
≤ 17,5 |
0,65 +/-10% |
25 |
Ø 40 |
≥ 40 |
0,32 +/-10% |
≤ 20,0 |
0,65 +/-10% |
25 |
Ø 50 |
≥ 50 |
0,35 +/-10% |
≤ 25,0 |
0,70 +/-10% |
25 |
Ø 60 |
≥ 60 |
0,40 +/-10% |
≤ 30,0 |
0,80 +/-10% |
25 |
Ø 80 |
≥ 80 |
0,40 +/-10% |
≤ 40,0 |
0,80 +/-10% |
25 |
Ø 100 |
≥ 100 |
0,45 +/-10% |
≤ 50,0 |
0,90 +/-10% |
25 |
Ø 120 |
≥ 120 |
0,45 +/-10% |
≤ 60,0 |
0,90 +/-10% |
25 |
Ø 150 |
≥ 150 |
0,70 +/-10% |
≤ 75,0 |
1,40 +/-10% |
25 |
Ø 180 |
≥ 180 |
0,70 +/-10% |
≤ 90,0 |
1,40 +/-10% |
25 |
* - Допуск по количеству трубки в бухте составляет +/- 0,2 м
