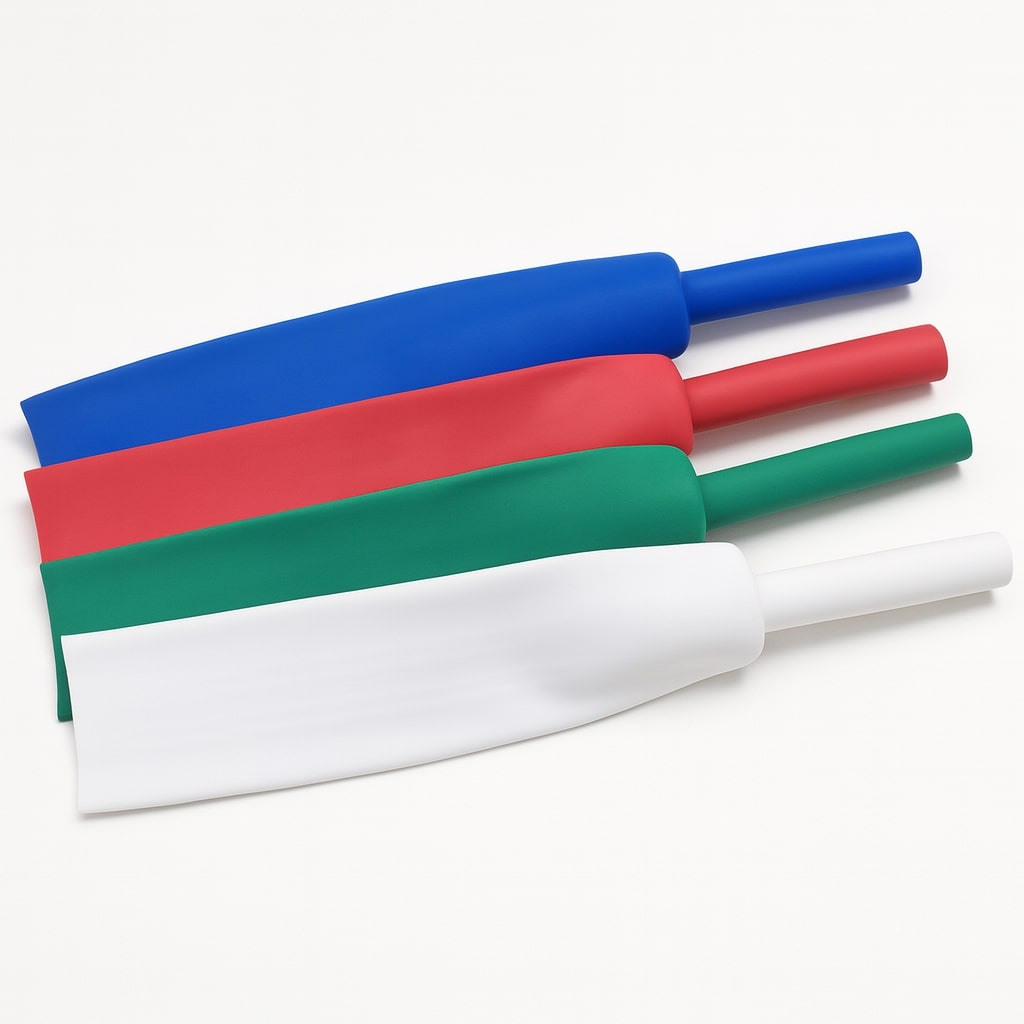

Назначение: Универсальные электроизоляционные термоусаживаемые трубки ТУТнг Стандарт Raychman® широко применяются для электрической изоляции жил проводов, кабелей, контактных соединений, компонентов электрического оборудования, эксплуатируемого при напряжении до 600 В. Также трубки могут применяться для защиты проводников от коррозии, обеспечения дополнительной механической прочности узлам и соединениям, для маркировки изделий и контактов.
Условия хранения: в чистых крытых, сухих помещениях в упаковке поставщика или в картонных коробках, при относительной влажность воздуха до 70%, при температуре от -10°С до +40°С, избегая резких перепадов температур и воздействия прямых солнечных лучей. Расстояние до любых источников нагрева не должно быть менее 1 метра (без превышения макс. температуры хранения). Условия хранения должны исключать воздействие агрессивных сред: кислот, щелочей, ГСМ, растворителей и т.д. При соблюдении условий хранения, гарантийный срок хранения составляет не менее 2-х лет с даты отгрузки.
Упаковка: Трубка поставляется в нарезке по 1м и в бухтах по 25, 50, 100 и 200 метров на картонных шпулях. Бухты могут быть упакованы в картонные коробки, а нарезанные трубки - в упаковочную плёнку / пакеты.
Сертификация: Не подлежит обязательной сертификации на территории Таможенного Союза.
| Тип | Тонкостенная |
| Основной материал | Полиолефин |
| Наличие клеевого слоя | Нет |
| Электрическая прочность, кВ/мм | ≥ 15 |
| HF (безгалогенная) | Да |
| LS (пониженное дымовыделение) | Нет |
| Продольная усадка | До 10% |
| Химстойкость | Слабая |
| Стойкость к ГСМ | Слабая |
| Стандартные цвета | Чёрный, белый, зелёный, красный, синий, жёлтый, прозрачный |
| Размерный ряд (до усадки) | 1,5 – 250 мм |
| Соответствие стандарту ROHS | Не нормируется |
| Стандартная упаковка | Бухта |
* - оттенки цвета трубок не нормируются и могут различаться от партии к партии
** - трубки прозрачного цвета не подавляют горения
|
Размерный ряд для заказа |
До усадки |
После усадки |
Упаковка в бухте, м. |
||
|
Внутренний |
Толщина стенки,мм |
Внутренний диаметр |
Толщина стенки,мм |
||
|
Ø 1,5 |
2,0 ± 0,3 |
0,20 ± 0,08 |
0,8 |
0,36 ± 0,08 |
200/400 |
|
Ø 2,0 |
2,5 ± 0,3 |
0,20 ± 0,08 |
1,0 |
0,42 ± 0,08 |
200/400 |
|
Ø 2,5 |
3,0 ± 0,3 |
0,22 ± 0,08 |
1,25 |
0,44 ± 0,08 |
200/400 |
|
Ø 3,0 |
3,5 ± 0,3 |
0,25 ± 0,08 |
1,5 |
0,44 ± 0,08 |
200 |
|
Ø 3,5 |
4,0 ± 0,3 |
0,25 ± 0,08 |
1,75 |
0,44 ± 0,08 |
200 |
|
Ø 4,0 |
4,5 ± 0,3 |
0,25 ± 0,08 |
2,0 |
0,44 ± 0,08 |
200 |
|
Ø 4,5 |
5,0 ± 0,3 |
0,25 ± 0,08 |
2,25 |
0,44 ± 0,08 |
200 |
|
Ø 5,0 |
5,5 ± 0,3 |
0,25 ± 0,08 |
2,5 |
0,50 ± 0,08 |
100 |
|
Ø 5,5 |
6,0 ± 0,3 |
0,25 ± 0,08 |
2,75 |
0,50 ± 0,08 |
100 |
|
Ø 6,0 |
6,5 ± 0,3 |
0,28 ± 0,10 |
3,0 |
0,54 ± 0,10 |
100 |
|
Ø 7,0 |
7,6 ± 0,3 |
0,30 ± 0,10 |
3,5 |
0,56 ± 0,10 |
100 |
|
Ø 8,0 |
8,6 ± 0,3 |
0,30 ± 0,10 |
4,0 |
0,56 ± 0,10 |
100 |
|
Ø 9,0 |
9,6 ± 0,4 |
0,30 ± 0,10 |
4,5 |
0,56 ± 0,10 |
100 |
|
Ø 10,0 |
10,7 ± 0,4 |
0,30 ± 0,10 |
5,0 |
0,56 ± 0,10 |
100 |
|
Ø 12,0 |
12,7 ± 0,4 |
0,30 ± 0,12 |
6,0 |
0,56 ± 0,12 |
100 |
|
Ø 13,0 |
13,7 ± 0,4 |
0,35 ± 0,12 |
6,5 |
0,56 ± 0,12 |
100 |
|
Ø 14,0 |
14,7 ± 0,4 |
0,35 ± 0,12 |
7,0 |
0,65 ± 0,12 |
100 |
|
Ø 15,0 |
15,7 ± 0,5 |
0,35 ± 0,12 |
7,5 |
0,65 ± 0,12 |
100 |
|
Ø 16,0 |
16,7 ± 0,5 |
0,35 ± 0,12 |
8,0 |
0,65 ± 0,12 |
100 |
|
Ø 17,0 |
17,7 ± 0,5 |
0,35 ± 0,12 |
8,5 |
0,65 ± 0,12 |
100 |
|
Ø 18,0 |
19,0 ± 0,5 |
0,40 ± 0,12 |
9,0 |
0,77 ± 0,15 |
100 |
|
Ø 20,0 |
21,0 ± 0,5 |
0,40 ± 0,15 |
10,0 |
0,77 ± 0,15 |
100 |
|
Ø 22,0 |
23,0 ± 0,5 |
0,40 ± 0,15 |
11,0 |
0,77 ± 0,15 |
100 |
|
Ø 25,0 |
26,0 ± 1,0 |
0,45 ± 0,15 |
12,5 |
0,87 ± 0,15 |
50 |
|
Ø 28,0 |
29,0 ± 1,0 |
0,45 ± 0,15 |
14,0 |
0,87 ± 0,15 |
50 |
|
Ø 30,0 |
31,5 ± 1,0 |
0,45 ± 0,15 |
15,0 |
0,87 ± 0,15 |
50 |
|
Ø 35,0 |
36,5 ± 1,0 |
0,50 ± 0,20 |
17,5 |
0,97 ± 0,15 |
50 |
|
Ø 38,0 |
39,5 ± 1,0 |
0,50 ± 0,20 |
19,0 |
0,97 ± 0,20 |
50 |
|
Ø 40,0 |
42,0 ± 1,5 |
0,50 ± 0,20 |
20,0 |
0,97 ± 0,20 |
50 |
|
Ø 50,0 |
53,0 ± 2,0 |
0,55 ± 0,20 |
25,0 |
1,10 ± 0,20 |
25 |
|
Ø 60,0 |
≥ 60,0 |
0,60 ± 0,20 |
30,0 |
1,20 ± 0,20 |
25 |
|
Ø 70,0 |
≥ 70,0 |
0,65 ± 0,20 |
35,0 |
1,30 ± 0,20 |
25 |
|
Ø 80,0 |
≥ 80,0 |
0,65 ± 0,20 |
40,0 |
1,30 ± 0,20 |
25 |
|
Ø 90,0 |
≥ 90,0 |
0,65 ± 0,20 |
45,0 |
1,30 ± 0,20 |
25 |
|
Ø 100,0 |
≥ 100,0 |
0,65 ± 0,20 |
50,0 |
1,30 ± 0,20 |
25 |
|
Ø 120,0 |
≥ 120,0 |
0,65 ± 0,20 |
60,0 |
1,30 ± 0,20 |
25 |
|
Ø 150,0 |
≥ 150,0 |
0,65 ± 0,20 |
75,0 |
1,30 ± 0,20 |
25 |
|
Ø 180,0 |
≥ 180,0 |
0,65 ± 0,20 |
90,0 |
1,30 ± 0,30 |
25 |
|
Ø 210,0 |
≥ 210,0 |
0,65 ± 0,20 |
105,0 |
1,30 ± 0,30 |
25 |
|
Ø 230,0 |
≥ 230,0 |
0,65 ± 0,20 |
115,0 |
1,30 ± 0,30 |
25 |
|
Ø 250,0 |
≥ 250,0 |
0,65 ± 0,20 |
125,0 |
1,30 ± 0,30 |
25 |
