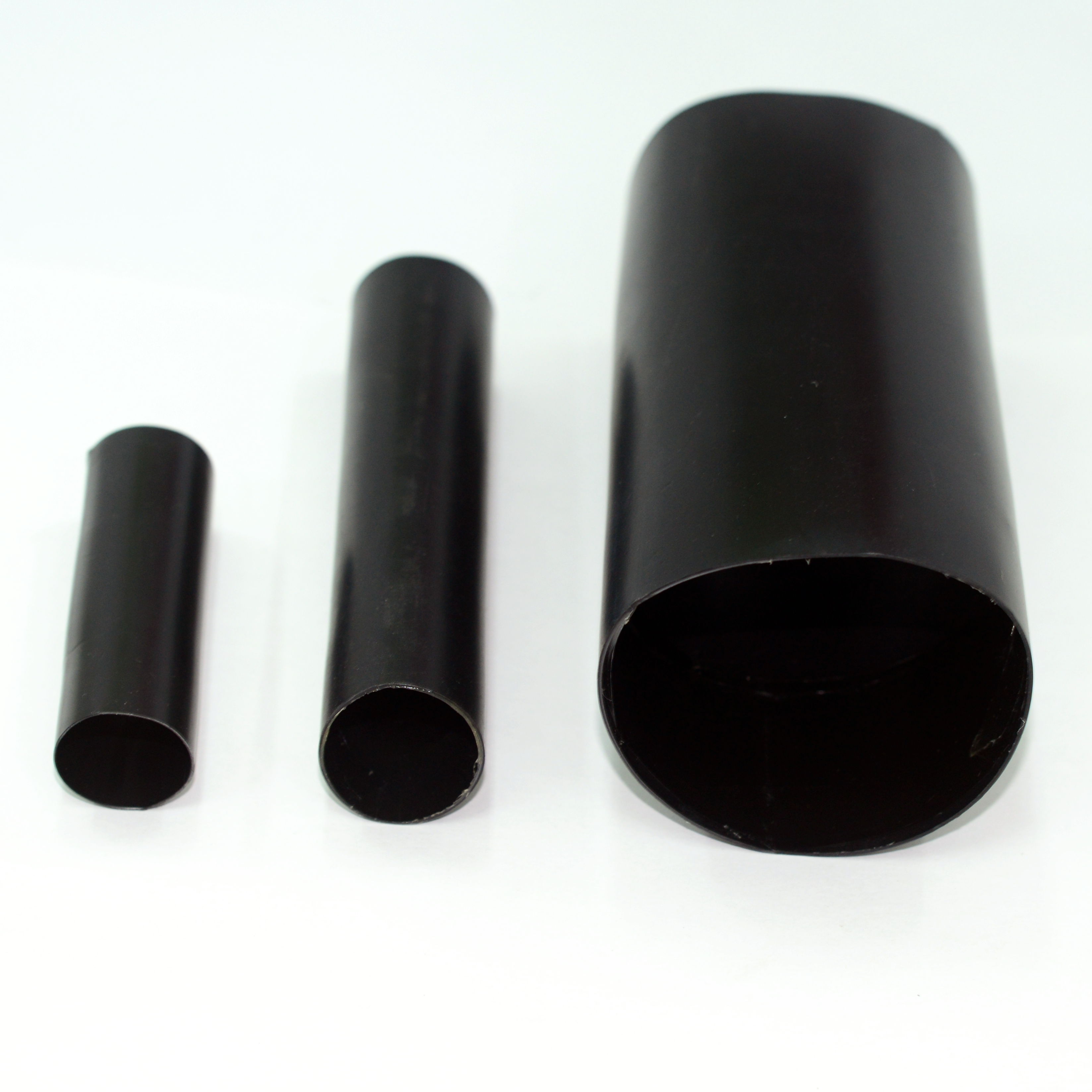

Термоусадочная трубка ТУТ КС (клеевая)
Техническое описание PDF
Коэффициент усадки 3:1
Рабочая температура от -55 °С до +105 °С
Температура усадки от +125 °С
Температура плавления клея от +85 °С
Электрическая прочность не менее 20 кВ/мм
Объемное сопротивление 1014 Ом·см
Рабочее напряжение до 5 кВ
Продольная усадка не более 10%
Химическая стойкость низкая
Горючесть не подавляет горение

ТУТ КC — среднестенная термоусадочная трубка эконом-класса с клеевым слоем без подавления горения. Материал: полиолефин средней жесткости.

Трубка ТУТ КC используется для защиты и герметизации разъемов (соединителей), мест ответвления кабелей, соединения электрических и антенных проводов, газовых и водопроводных труб.

Трубка гибкая, быстро усаживается, повторяет профиль объекта. Термоплавкий клеевой слой заполняет мелкие пустоты, выемки, надежно герметизирует стыки на поверхности объекта. Хорошая адгезия к металлу, пластику и дереву.

Трубка ТУТ КC подходит для электрической изоляции проводников при рабочем напряжении до 5 кВ. При монтаже соединительных и концевых кабельных муфт трубку можно использовать в качестве внешней защитной и изолирующей оболочки.

Поставляется отрезками по 1,22 м с двумя вариантами нанесения клея: по всей длине или по краям. Возможно производство отрезков другой длины под заказ.

Не подлежит обязательной сертификации.

Характеристики

Метод испытания

Стандартные значения

Физические

Прочность на растяжение, МПа

ASTM D2671

Не менее 12

Удлинение до разрыва, %

ASTM D2671

Не менее 400

Плотность, г/см3

ASTM D972

1,15

Прочность на растяжение после термического воздействия, МПа

ASTM D2671 (+150 °С x 168 часов)

Не менее 12,0

Удлинение до разрыва после термического воздействия, %

ASTM D2671 (+150 °С x 168 часов)

Не менее 350

Твердость (по Шору, метод D)

ASTM D2240

55—60D

Тепловой шок

ASTM D2671 (+200 °С x 4 часа)

Нет потеков и растрескивания

Испытание холодом

ASTM D2671 (-55 °С x 4 часа)

Не растрескивается

Температура плавления клея

ASTM-E28

+85 °С

Электрические

Диэлектрическая прочность, кВ/мм

ASTM D2671

Не менее 20

Объемное электрическое сопротивление

ASTM D257

Не менее 1014 Ом·см

Химические

Водопоглощение, %

ASTM D570

0,5

Коррозия меди

ASTM D2671

Не корродирует

Горючесть

-

Не подавляет горения

Сопротивление плесени

ASTM G21

Плесень не растет

Стандартный размерный ряд

Название

Размерный ряд, мм

Толщина стенки до усадки, мм

Толщина стенки после усадки, мм

Упаковка

ТУТ КС

12/4

0.87±0.09

2.00±0.20

Нарезка 1.22м

ТУТ КС

16/5

0.89±0.09

2.20±0.22

Нарезка 1.22м

ТУТ КС

19/6

0.86±0.09

2.20±0.22

Нарезка 1.22м

ТУТ КС

22/6

0.76±0.08

2.20±0.22

Нарезка 1.22м

ТУТ КС

25/8

0.84±0.08

2.20±0.22

Нарезка 1.22м

ТУТ КС

28/6

0.61±0.06

2.20±0.22

Нарезка 1.22м

ТУТ КС

28/8

0.75±0.08

2.20±0.22

Нарезка 1.22м

ТУТ КС

33/8

0.65±0.06

2.20±0.22

Нарезка 1.22м

ТУТ КС

35/12

0.85±0.08

2.20±0.22

Нарезка 1.22м

ТУТ КС

40/12

0.75±0.07

2.20±0.22

Нарезка 1.22м

ТУТ КС

45/13

0.72±0.07

2.20±0.22

Нарезка 1.22м

ТУТ КС

50/16

0.93±0.09

2.60±0.26

Нарезка 1.22м

ТУТ КС

55/16

0.85±0.09

2.60±0.26

Нарезка 1.22м

ТУТ КС

65/19

0.84±0.08

2.60±0.26

Нарезка 1.22м

ТУТ КС

75/22

0.94±0.09

2.90±0.29

Нарезка 1.22м

ТУТ КС

85/25

0.93±0.09

2.90±0.29

Нарезка 1.22м

ТУТ КС

95/25

0.84±0.08

2.90±0.29

Нарезка 1.22м

ТУТ КС

100/30

0.89±0.09

2.90±0.29

Нарезка 1.22м

ТУТ КС

115/34

0.92±0.09

2.90±0.29

Нарезка 1.22м

ТУТ КС

130/36

0.89±0.09

2.90±0.29

Нарезка 1.22м

ТУТ КС

140/42

0.92±0.09

2.90±0.29

Нарезка 1.22м

ТУТ КС

160/50

0.95±0.09

2.90±0.29

Нарезка 1.22м

ТУТ КС

175/58

0.96±0.1

2.90±0.29

Нарезка 1.22м

ТУТ КС

200/65

0.97±0.1

2.90±0.29

Нарезка 1.22м

ТУТ КС

230/75

0.97±0.1

2.90±0.29

Нарезка 1.22м

ТУТ КС

260/75

1.02±0.1

3.40±0.34

Нарезка 1.22м

ТУТ КС

300/75

1.03±0.1

4.00±0.40

Нарезка 1.22м

ТУТ КС

350/75

1.00±0.1

4.50±0.45

Нарезка 1.22м

Производитель

Raychem / Tyco

DSG-Canusa

3M

LG

WOER

Мемотерм-ММ

ЗЭТА

ССД

Наименование

MWTM, ATUM

CFM, CCM

IMCSN, MDT-A

LG-PMWT

MSBRS

ТТЭк

ТТс

ССД ТУТ
